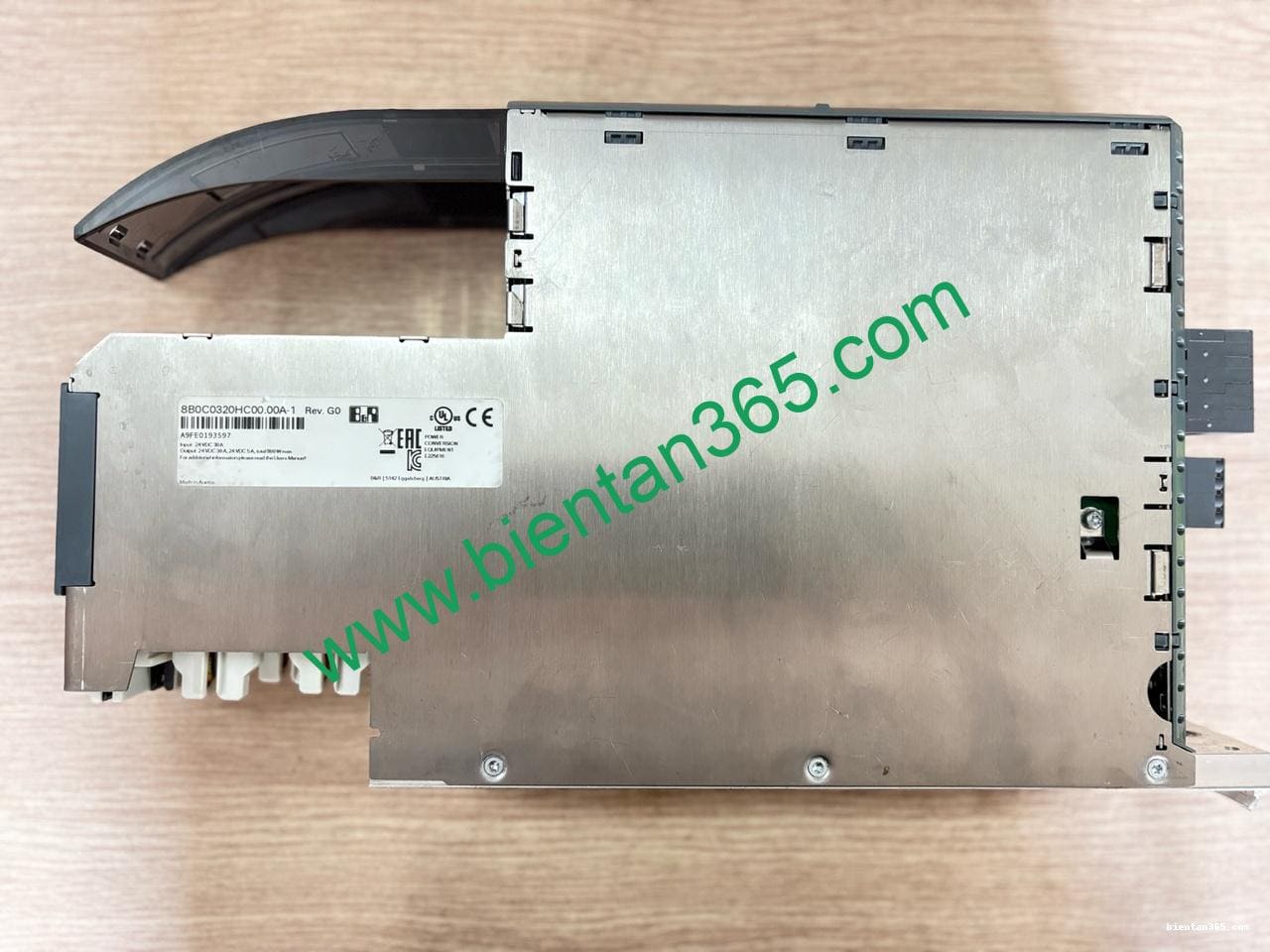

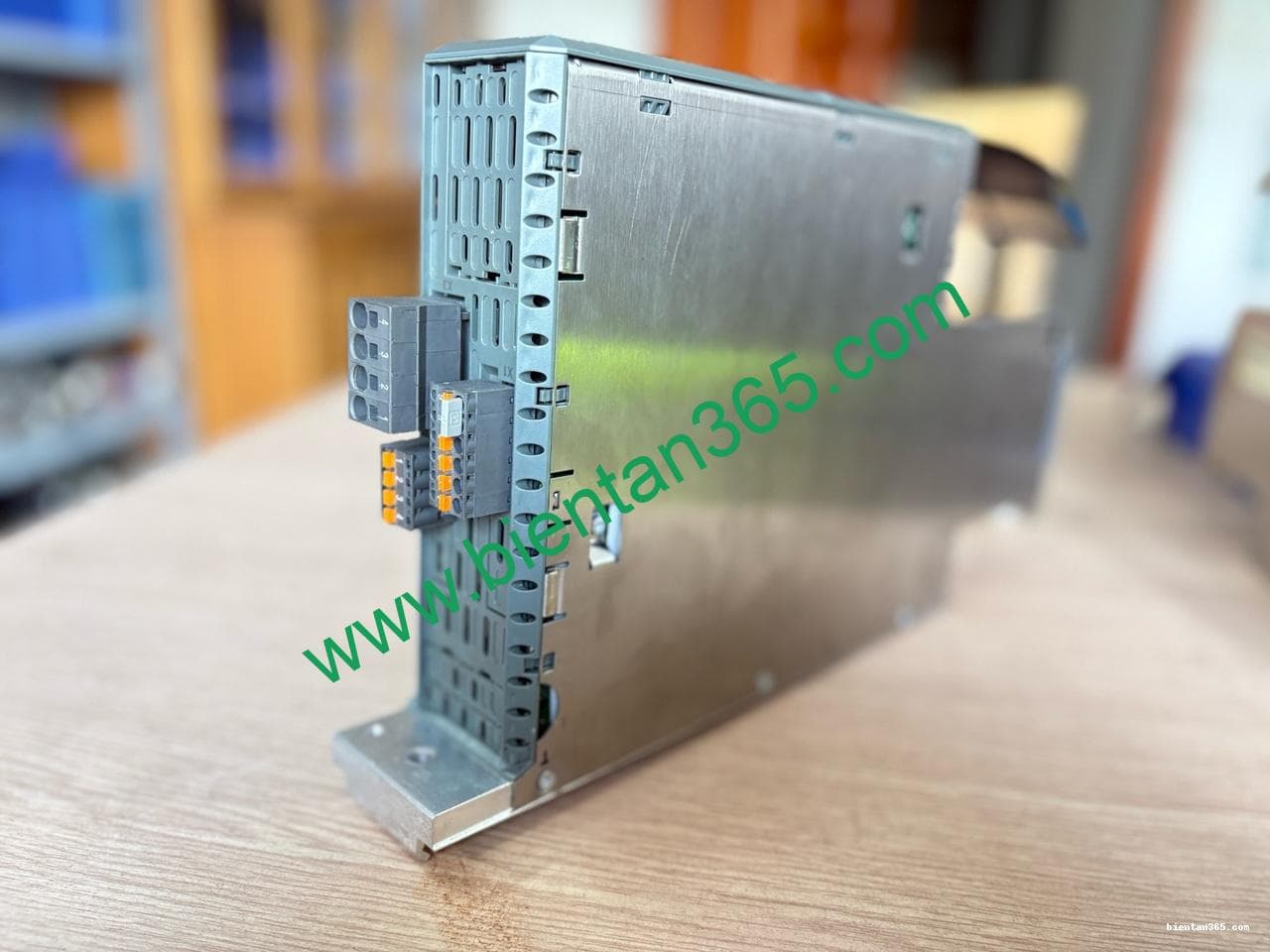

C0320 B&R ACOPOSmulti 8B0C0320HC00.00A-1 Bộ cấp nguồn ngoại vi 32A giải nhiệt nước
Mô tả sản phẩm
Module nguồn phụ C0320 B&R (Auxiliary Supply Module) ACOPOSmulti mã 8B0C0320HC00.00A-1 của B&R là một linh kiện hỗ trợ cung cấp năng lượng 24 VDC phụ trợ trong hệ thống drive ACOPOSmulti. Thiết bị được thiết kế để đảm bảo cung cấp nguồn ổn định cho các thiết bị phụ trợ (ví dụ UPS, bộ encoder, sensor, hệ thống kiểm soát…) nhằm duy trì vận hành ổn định, đặc biệt trong trường hợp mất nguồn chính hoặc yêu cầu điện áp phụ riêng biệt.
Thông số kỹ thuật chính
| Mã sản phẩm | 8B0C0320HC00.00A-1 |
| Loại module | ACOPOSmulti Auxiliary Supply Module, wall mounting |
| DC bus connection | 260 … 800 VDC (nominal 750 VDC) |
| Công suất liên tục tiêu thụ | Max. 880 W |
| Tổn hao công suất | 22 W (0%), 35 W (50%), 80 W (100%) |
| DC bus capacitance | 220 nF |
| 24 VDC Output – công suất liên tục | 800 W |
| Điện áp đầu ra | 24 VDC ±6% (khi UDC 315 … 800 VDC) |
| Dòng liên tục | 32 A DC (qua DC bus), 30 A DC (qua +24Vin) |
| Dòng đỉnh (<4s) | 42 A DC |
| Startup delay | Max. 1 s |
| Startup time | 5 … 20 ms |
| Residual ripple | Typ. 50 mVss |
| Bảo vệ đầu ra 24V | Out 1: 30 A electronic slow-blow, auto reset; Out 2: 5 A electronic slow-blow, auto reset |
| Bảo vệ tổng thể | Hở mạch, quá tải, ngắn mạch, quá nhiệt, bảo vệ ngược nguồn, SELV/PELV isolation |
| Nguồn vào 24 VDC (+24V In) | Min 23 VDC, Nom 24 VDC, Max 26 VDC, dòng tối đa 30 A |
| Switching delay (24V Out1) | ON ≤ 25 ms, OFF ≤ 0.25 ms |
| Đèn báo trạng thái | LED 24Vi, 24Vo, ERR (nguồn, lỗi quá tải, lỗi 24V in/out) |
| Điều kiện môi trường | Hoạt động: 5 … 40 °C (tối đa 55 °C), lưu kho −25 … 55 °C, vận chuyển −25 … 70 °C |
| Độ ẩm | Vận hành 5 … 85%, lưu kho 5 … 95%, vận chuyển max. 95% ở 40 °C |
| Độ cao lắp đặt | 0 … 500 m (giảm công suất trên 500 m: −80 W/1000 m, tối đa 4000 m) |
| Cấp bảo vệ | IP20 |
| Kích thước (W × H × D) | 53 × 317 × 263 mm |
| Trọng lượng | ~3.3 kg |
| Chứng nhận | CE, KC, UL (cULus E225616) |
Ưu điểm nổi bật Mô đun nguồn C0320 B&R AcoposMulti
-
Cung cấp dòng lớn (32 A) cho đầu ra 24V, thích hợp cho các thiết bị phụ trợ trong hệ thống công nghiệp cần công suất phụ ổn định.
-
Thiết kế bảo vệ cao: bảo vệ quá tải, đầu ra chậm (slow-blow), có reset tự động, đảm bảo an toàn cho thiết bị nếu có sự cố.
-
Độ trễ bật/tắt rất thấp giúp hệ thống phản ứng nhanh.
-
Thiết bị chạy ổn định trong điều kiện môi trường công nghiệp bình thường (nhiệt độ, IP20).
-
Thương hiệu B&R – đảm bảo chất lượng cao, linh kiện dễ tìm, hỗ trợ kỹ thuật tốt.
Ứng dụng thực tế
-
Cung cấp nguồn phụ trợ cho hệ thống ACOPOSmulti trong nhà máy, khi có nhiều module nhánh cần 24V cho encoder, sensor, UPS.
-
Dùng trong các hệ thống đóng gói, dệt nhuộm, thực phẩm – nơi bị gián đoạn điện hoặc yêu cầu điều khiển linh hoạt.
-
Ứng dụng trong hệ thống tự động hóa có nhiều trục (multi-axis) nơi cần duy trì một phần hoạt động khi nguồn chính bị sự cố.
🔗 Link tải tài liệu
Bạn có thể tải datasheet & catalog chính thức từ trang B&R:
-
Tài liệu sản phẩm module này: B&R – Auxiliary Supply Module 8B0C0320HC00.00A-1 cws.o.br-automation.com
-
Catalog tổng ACOPOSmulti để xem đầy đủ các module & thông số liên quan: Download ACOPOSmulti Catalog PDF
- Tài liệu Hướng dẫn sử dụng: ACOPOSmulti Manual
