Sửa Biến tần KEB F4, F5, F6, G6 | Đặc trị lỗi E.OC, E.dOH trên KEB F5

Dịch vụ sửa Biến tần KEB F4, F5, F6, G6- Đặc trị lỗi E.OC, E.dOH trên KEB F5

Cấu tạo chung của Biến tần KEB

Biến tần KEB các dòng F4, F5, F6 hay G6 đều có cấu tạo chung như những hãng Biến tần khác bao gồm các bộ phận chính

  • Bo điều khiển – hay còn gọi là bo CPU có chức năng lưu trữ các thông số cài đặt và điều khiển, giám sát toàn bộ hoạt động của Biến tần
  • Bàn phím và Giao thức truyền thông trên phím. KEB thiết kế cho các dòng Biến tần của mình đặc biệt là F5 các chuẩn truyền thông khác nhau và cho nhiều nhà tích hợp hệ thống – OEM khác nhau, giúp linh hoạt trong quá trình điều khiển. VD: Bàn phím chuẩn RS485/ Ethernet/ EtherCAT/ Profibus/ CANBus,….
  • Bo Driver điều khiển góc kích IGBT và nhận các tín hiệu giám sát: Dòng điện, Nhiệt độ, Điện áp,…
  • Phần công suất: Diod hoặc SCR, IGBT, Braking, Tụ điện công suất & điện trở sạc
  • Phần giải nhiệt: Có 01 dạng tản nhiệt chính trong KEB. Tản nhiệt sử dụng quạt và nước.

Cau tao keb f5

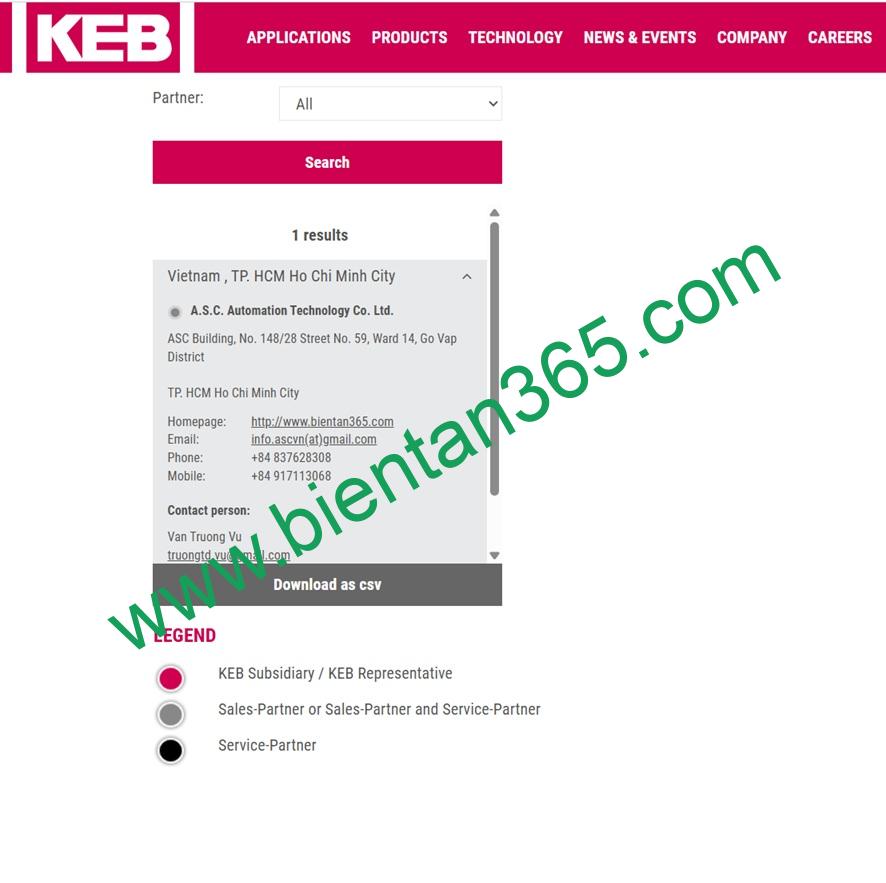

A.S.C VN – Trung tâm bảo hành chính hãng các thiết bị KEB tại Việt Nam

Từ tháng 1/2024, A.S.C VN và KEB tại Đức đã chính thức ký văn bản hợp tác, qua đó A.S.C VN là đơn vị chính thức và duy nhất được bảo hành và sửa chữa các thiết bị KEB tại Việt Nam.

Keb certificate asc vn

Bằng việc hợp tác trên, A.S.C VN đã cử kỹ sư sang trụ sở chính KEB tại Đức tham gia khóa đào tạo kéo dài 03 tuần liên tục cùng các chuyên gia hàng đầu về phần mềm và phần cứng tại KEB Đức

Kho hàng các phụ tùng chính hãng KEB đang được chúng tôi cập nhật và đặt hàng chính hãng để phục vụ tốt hơn cho các đơn hàng sửa chữa từ khách hàng

Chúng tôi sửa được những lỗi nào trên Biến tần KEB?

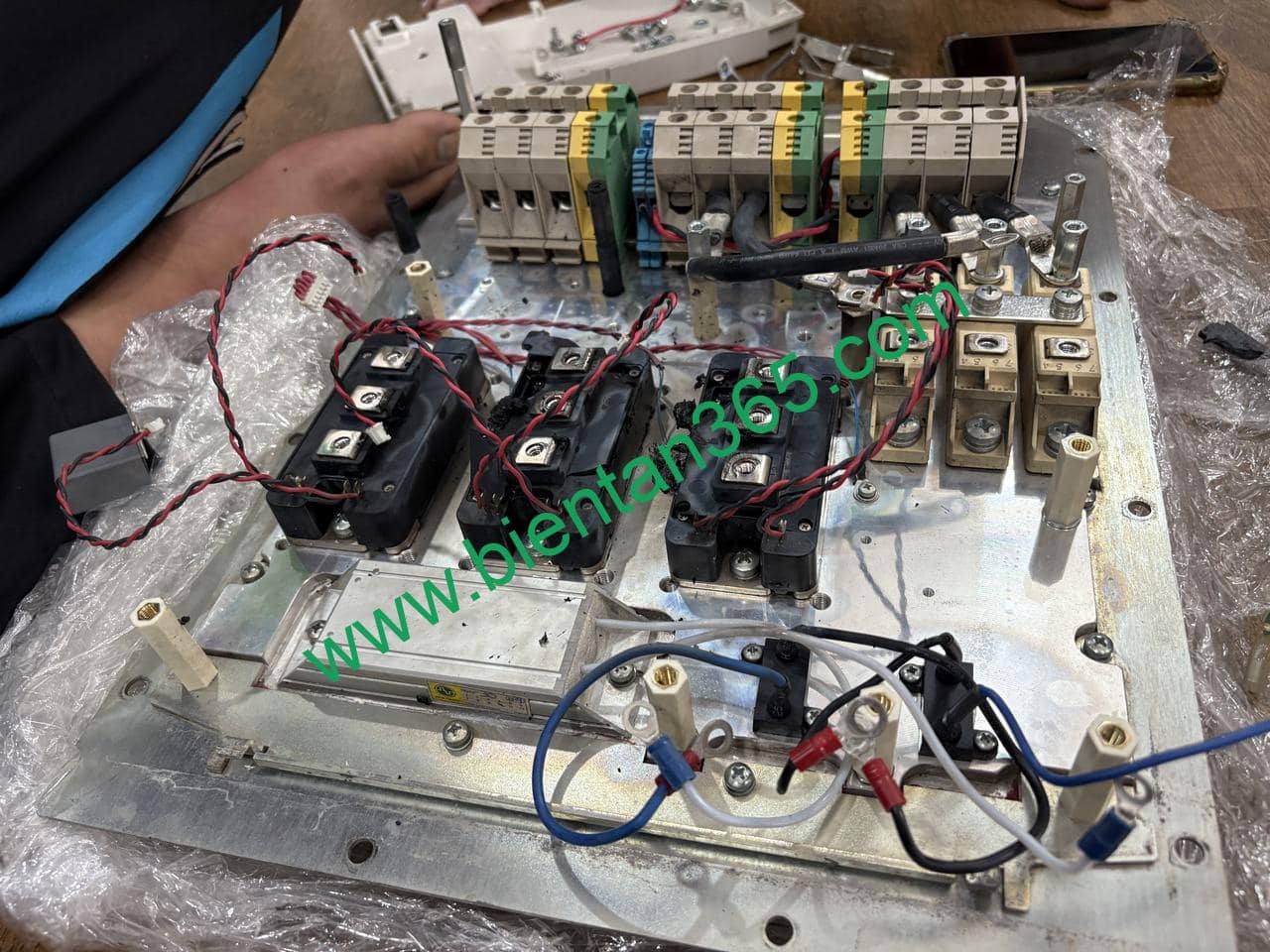

  • Lỗi nổ Công suất IGBT – Lỗi E.OC, Ground Fault hoặc IGBT Fault: là lỗi thường gặp trên các dòng biến tần công suất lớn của KEB sử dụng hệ thống giải nhiệt nước. Đa phần nguyên nhân là bị kẹt đường nước giải nhiệt do không được vệ sinh định kỳ. Hoặc một nguyên nhân khác là do tuổi thọ thiết bị hoặc bị nước, bụi bẩn xâm nhập
  • Sửa lỗi Cháy nổ không rõ nguyên nhân: Nổ Diod, Nổ IGBT, Nổ Tụ. Tiếng nổ lớn và Sập MCCB rồi biến tần không lên nguồn nữa. Lỗi này khá nghiêm trọng.
  • Nổ IGBT do lỗi quá dòng, chạm động cơ, ngắn mạch,…hoặc do lỗi sử dụng quá tải. Biến tần KEB có chức năng báo lỗi và cảnh báo với các lỗi trên, tuy nhiên nếu chúng diễn ra quá nhanh, khiến cho hệ thống bảo vệ không kịp phản ứng thì biến tần vẫn sẽ nổ.
  • Nổ SCR hoặc IGBT & cháy luôn bo góc kích: Trường hợp này ít xảy ra, tuy nhiên nguyên nhân chính vẫn do phần công suất nổ làm cháy lan ra bo kích IGBT hoặc lỗi góc kích dẫn đến nổ IGBT.
  • Nổ Tụ điện, cháy tụ điện. Tiếng nổ lớn phát ra khi xuất hiện lỗi này. Nguyên nhân chính là do Quá áp trên Bus DC hoặc ngắn mạch trên các Diod chỉnh lưu làm tụ phát nóng và nổ.
  • Lỗi không điều khiển được động cơ, chạy giật giật hoặc quay không đều.
  • Lỗi không truyền thông được. Lỗi này thường thấy trên các dòng Biến tần KEB F5 sử dụng bàn phím truyền thông với PLC hoặc máy tính. Chúng mất kết nối và không thể điều khiển được.
  • Lỗi nổ Braking. Lỗi hư phần thắng trong KEB thường do hệ thống hãm động năng trên tải có vấn đề hoặc lỗi bộ Braking Unit tích hợp bên trong Biến tần
  • Báo lỗi E.dOH, E.OH, E.ndoH, E.Puch, E.HybC, là những lỗi liên quan đến phần mềm, setting trong Biến tần hoặc lỗi Quạt giải nhiệt

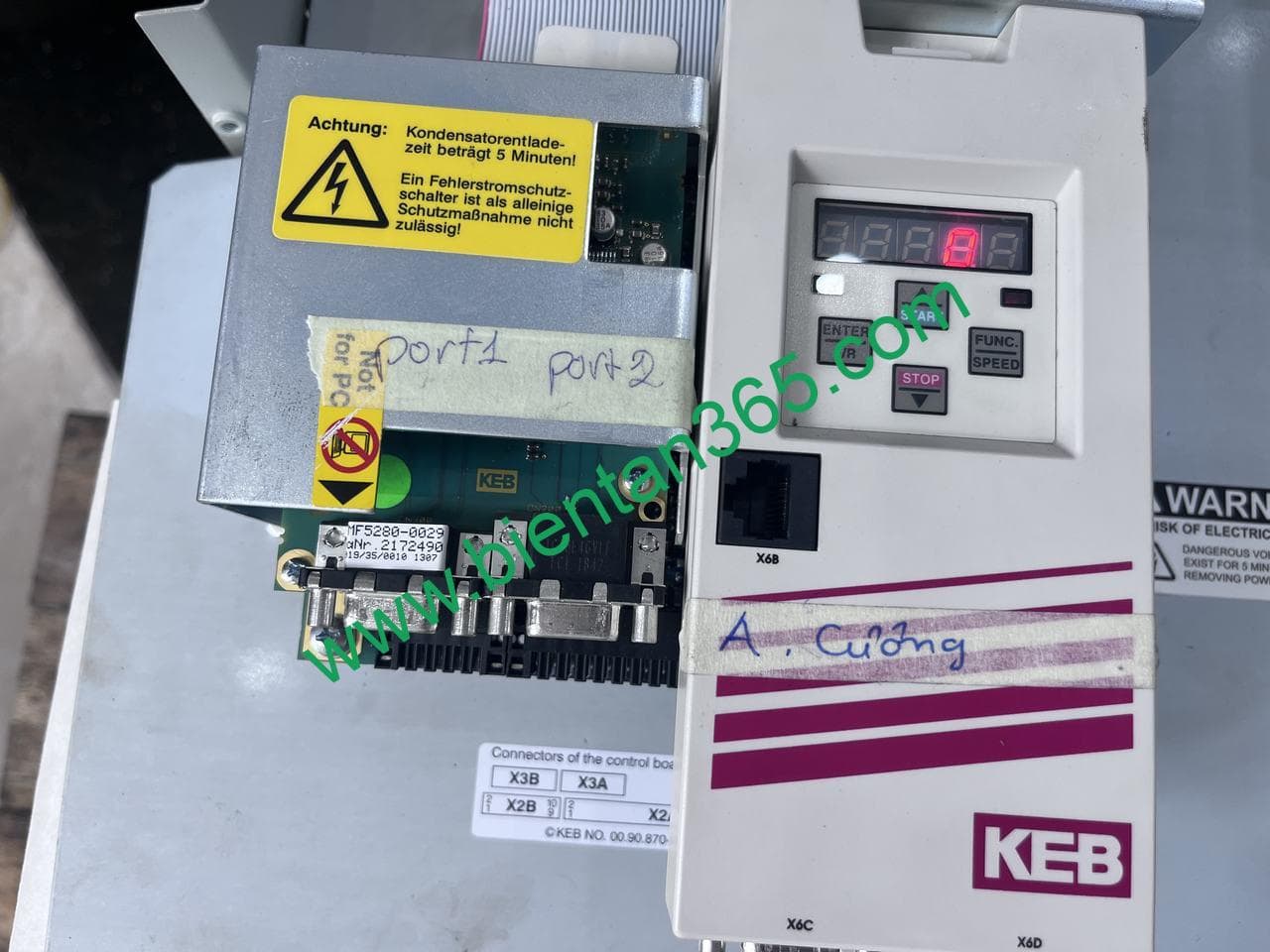

Kiem tra bien tan keb f5 loi e.oc

Đặc trị những lỗi cơ bản trên KEB F4, F5 như E.UP, E.OC, E.dOH, E.ndOH, lỗi lệch pha ngõ ra

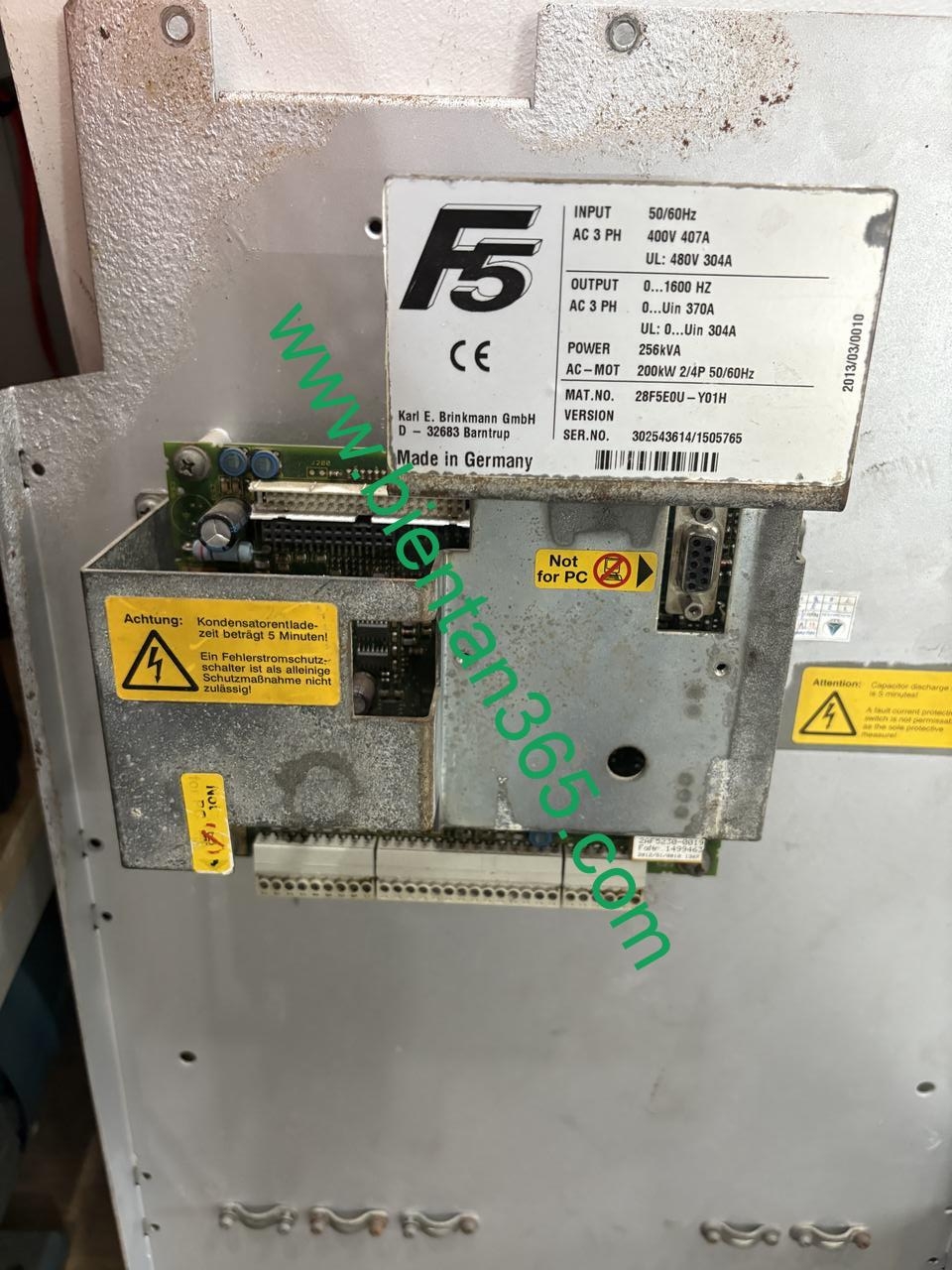

  • E.UP là lỗi thấp áp, xảy ra khi điện áp ngõ vào thấp dưới ngưỡng quy định hoặc có lỗi bên trong thiết bị nếu áp cấp vào đã đầy đủ nhưng Biến tần vẫn báo lỗi. Đôi khi ở lỗi này, bạn có thể chờ vài tiếng Biến tần có thể hoạt động được. Vui lòng liên hệ với chúng tôi nếu tình trạng lỗi không hết sau khi reset nhiều lần.

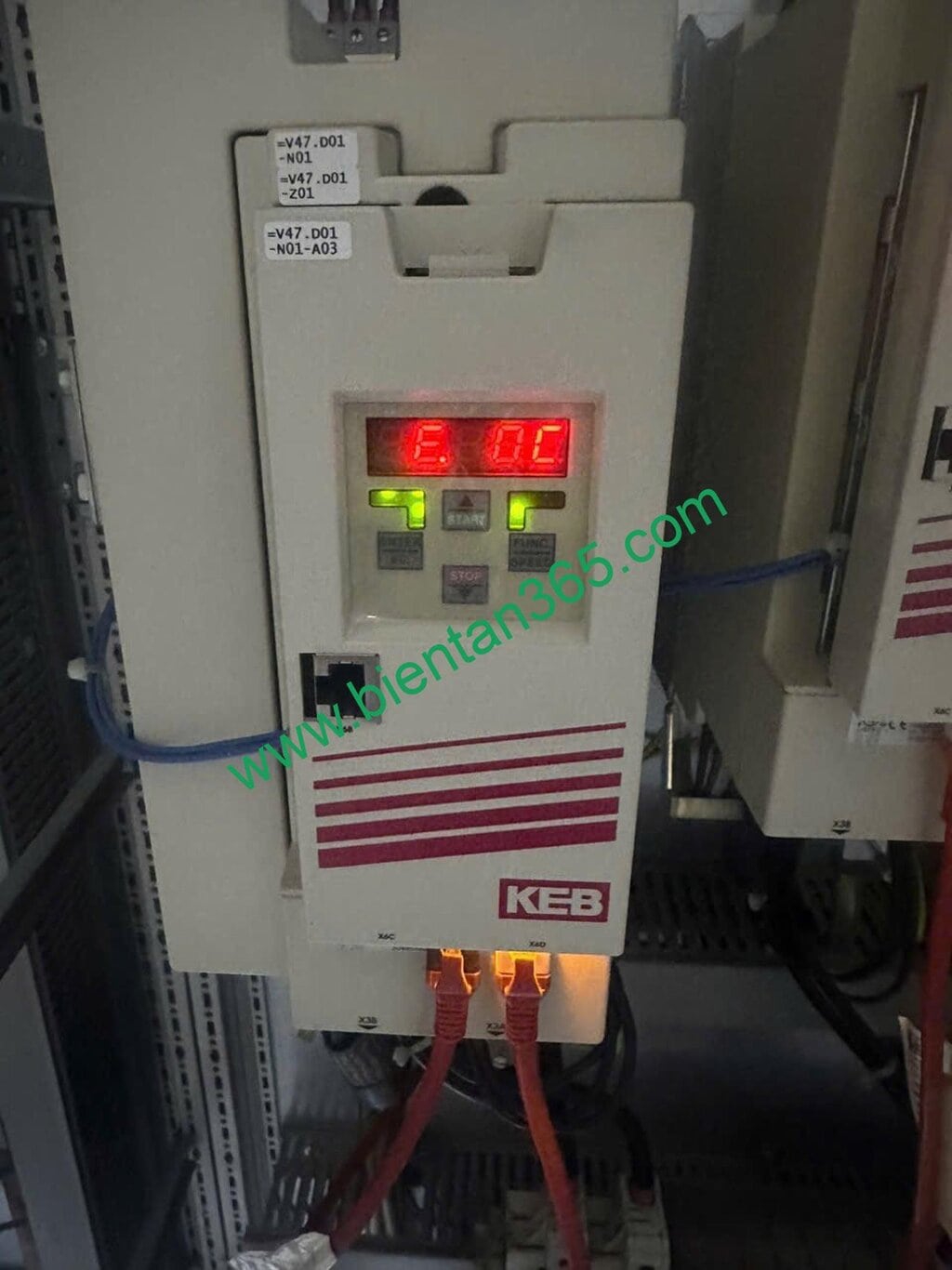

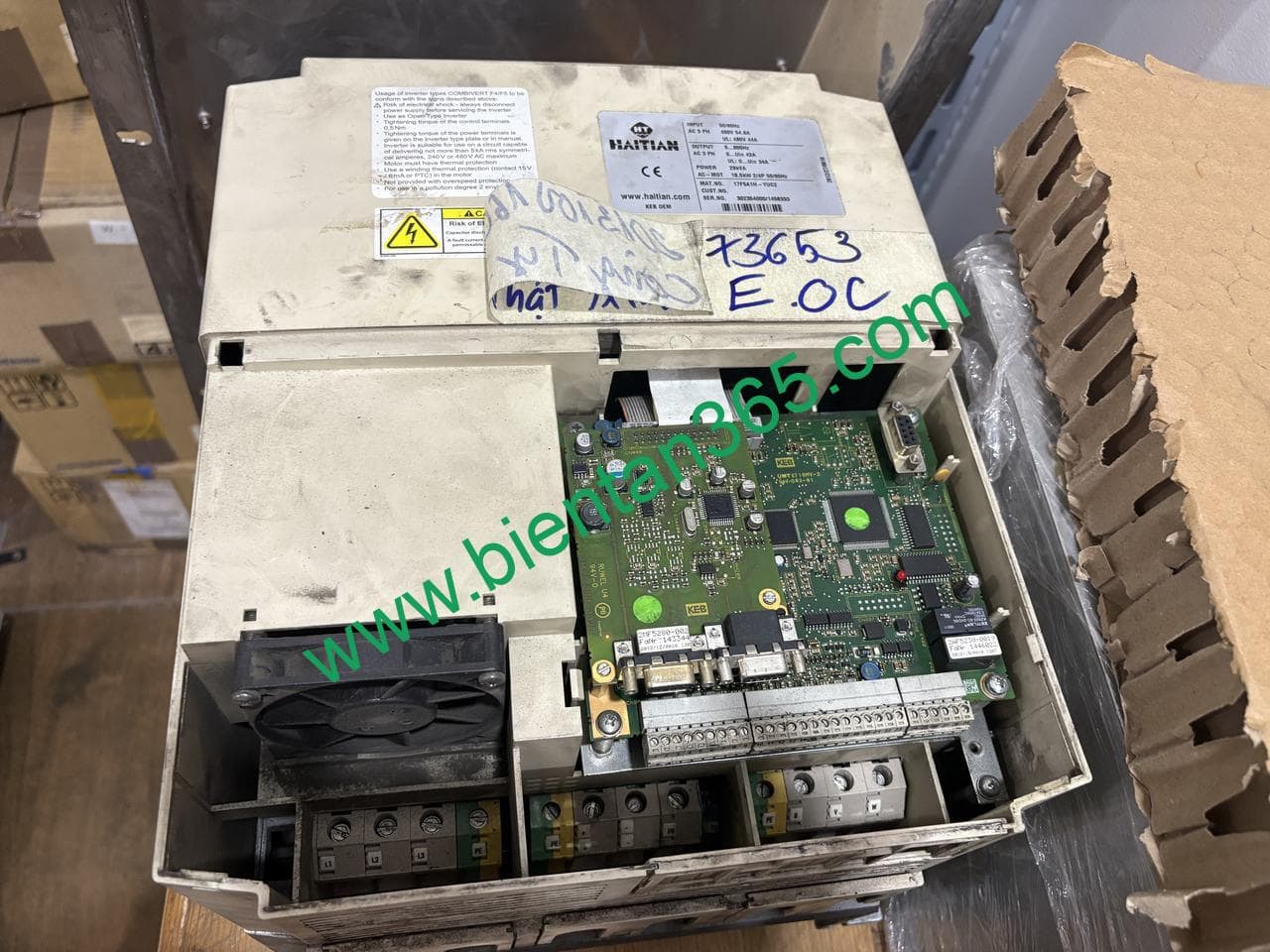

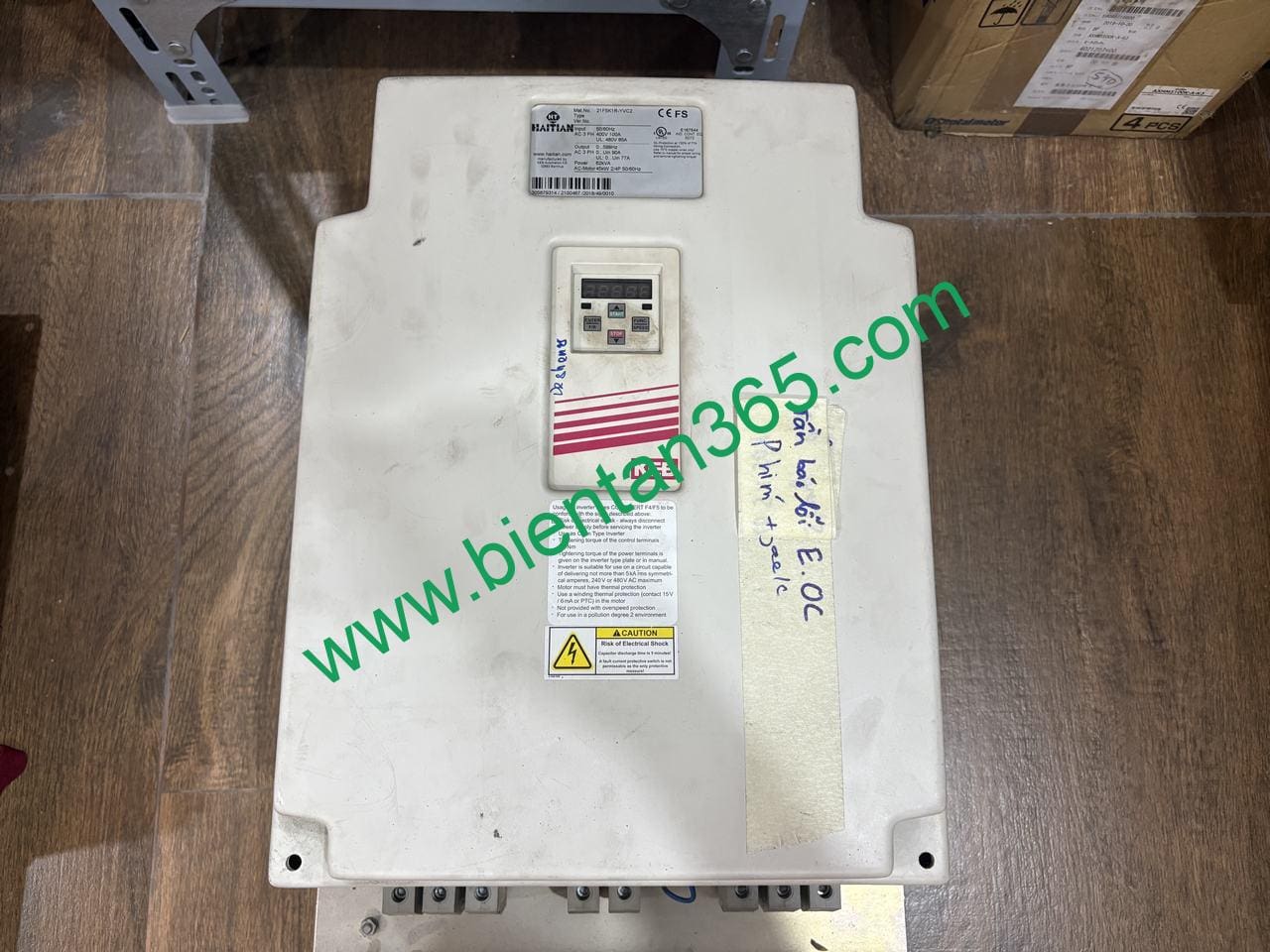

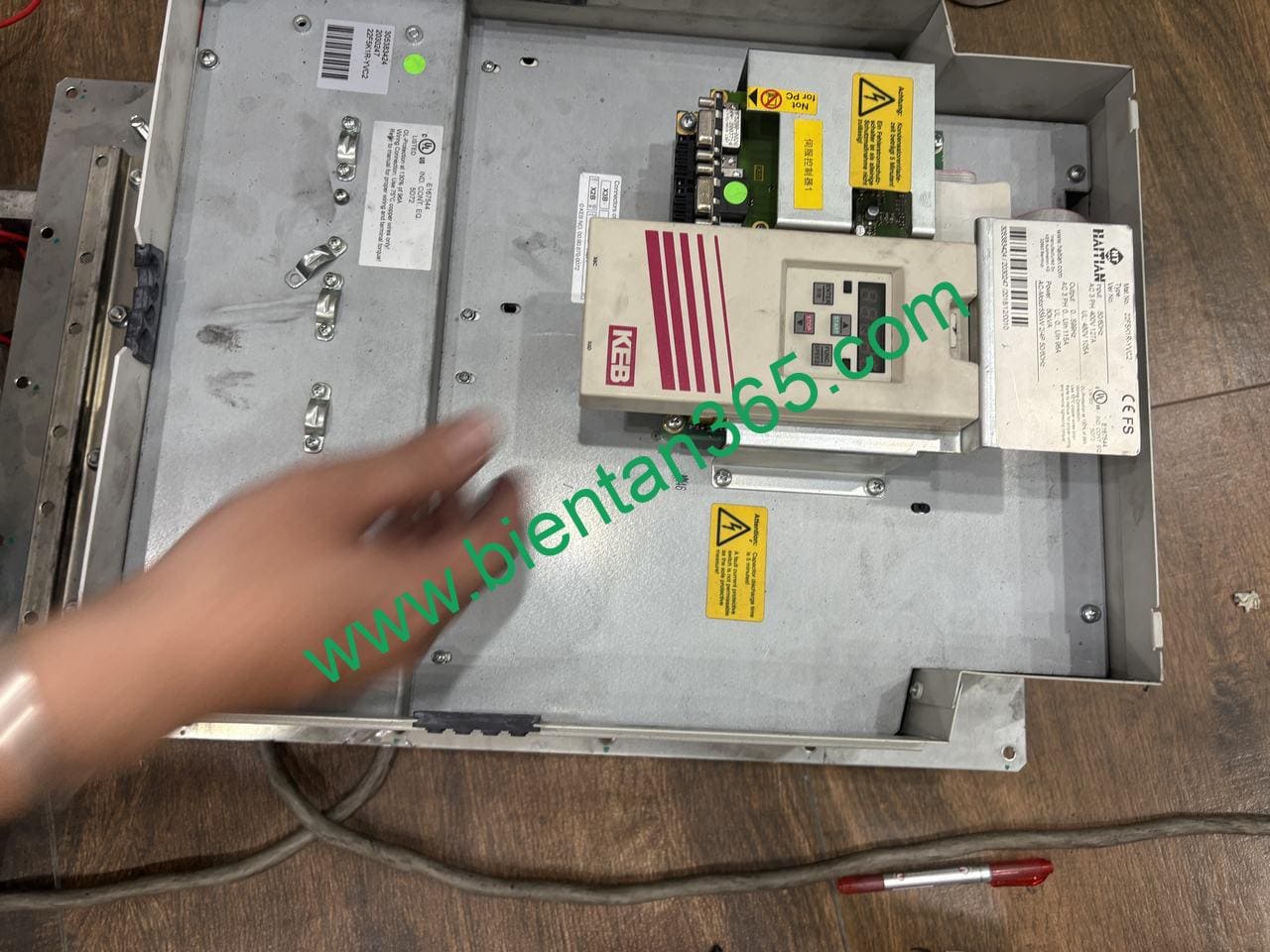

  • E.OC, Mở nguồn lên, biến tần ngay lập tức báo lỗi E.OC, trong khi chưa thực hiện thao tác RUN. Lỗi này do hư phần cứng thiết bị. Nếu TH này xảy ra khi bạn đang chạy, vui lòng kiểm tra motor hoặc thông số cài đặt.
  • E.dOH, E.OH, E.ndoH là lỗi Quá nhiệt độ IGBT, Motor hoặc nước giải nhiệt. Xảy ra khi nhiệt độ các bộ phận vượt ngưỡng. Tuy nhiên lỗi này có thể xuất hiện ngay sau khi vừa mở nguồn. Nguyên nhân chính là hư phần cứng thiết bị.
  • Lỗi motor Giựt giựt khi chạy, áp ngõ ra không đều hoặc mất kiểm soát trên các dòng F5-K STO, F5-K Hải Thiên. Lỗi này xảy ra khi các khối điều khiển điện áp bên trong biến tần bị lỗi và không hoạt động đồng đều ở 06 góc. Dẫn tới điện áp ngõ ra sai lệch ở 1 số góc nhất định. Motor sẽ mất kiểm soát, dòng điện có thể tăng lên nếu vẫn để chạy. Motor sẽ bắt đầu phát nóng và sinh nhiệt cao.



Tại A.S.C VN, với hơn 10 năm kinh nghiệm sửa chữa biến tần KEB Germany, chúng tôi có thể khắc phục nhanh chóng các lỗi phổ biến trên trong vòng 24h kể từ khi tiếp nhận thiết bị. Với linh kiện và phụ tùng chính hãng KEB Germany, chúng tôi cam kết mang lại giá trị cao nhất cho khách hàng.

Chúng tôi có thể Sửa chữa hầu hết các model Biến tần KEB đang có trên thị trường VN

Tại A.S.C VN, với hơn 10 năm kinh nghiệm trong lĩnh vực tự động hoá, cung cấp dịch vụ sửa chữa, bảo trì, sửa chữa các loại Biến tần, đặc biệt là Biến tần KEB. Chúng tôi nhận sửa chữa các mã hàng như:

  • Sửa chữa Biến tần KEB F4, F4 Homag

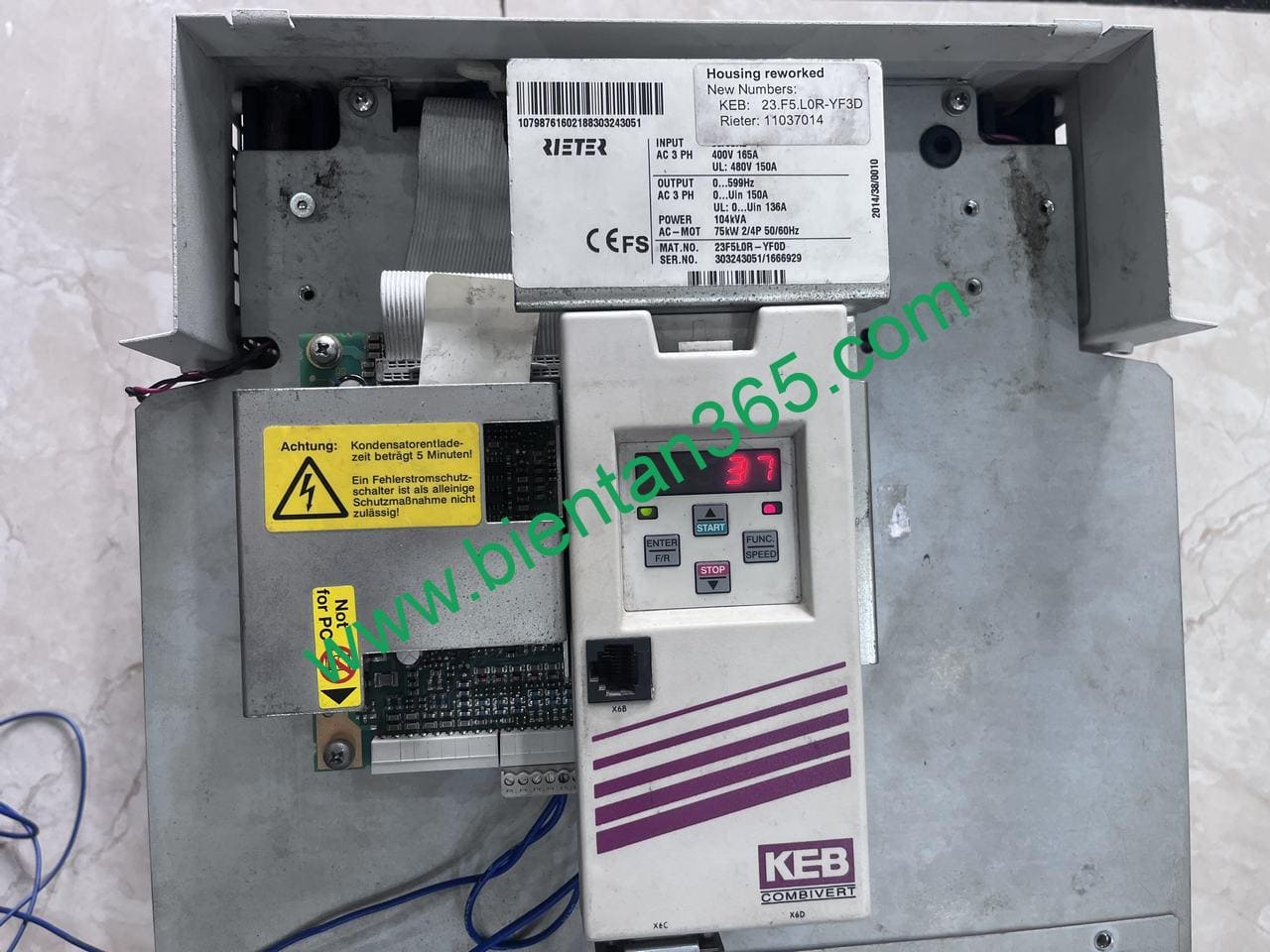

  • Sửa biến tần KEB F4, F5 REITER

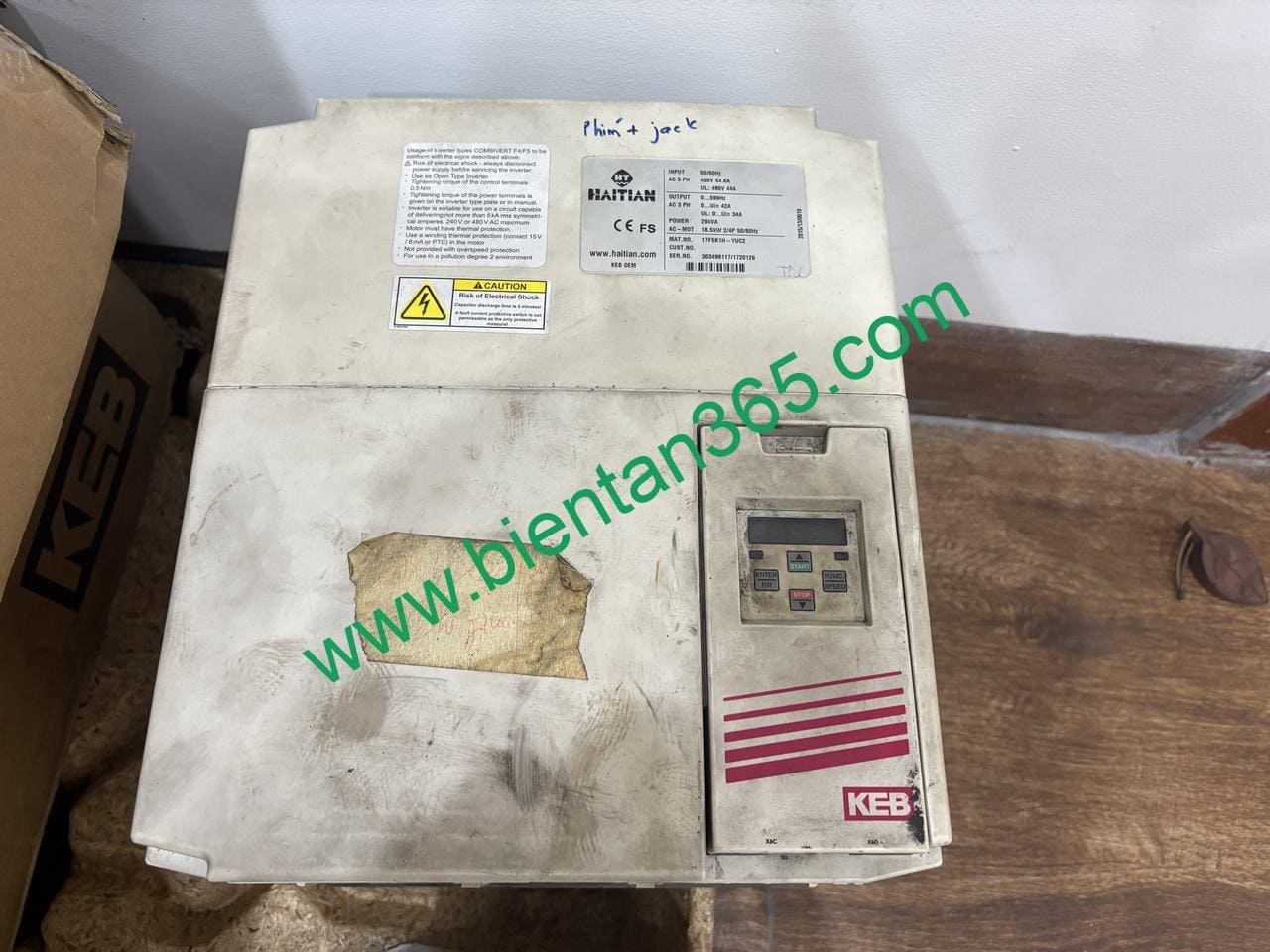

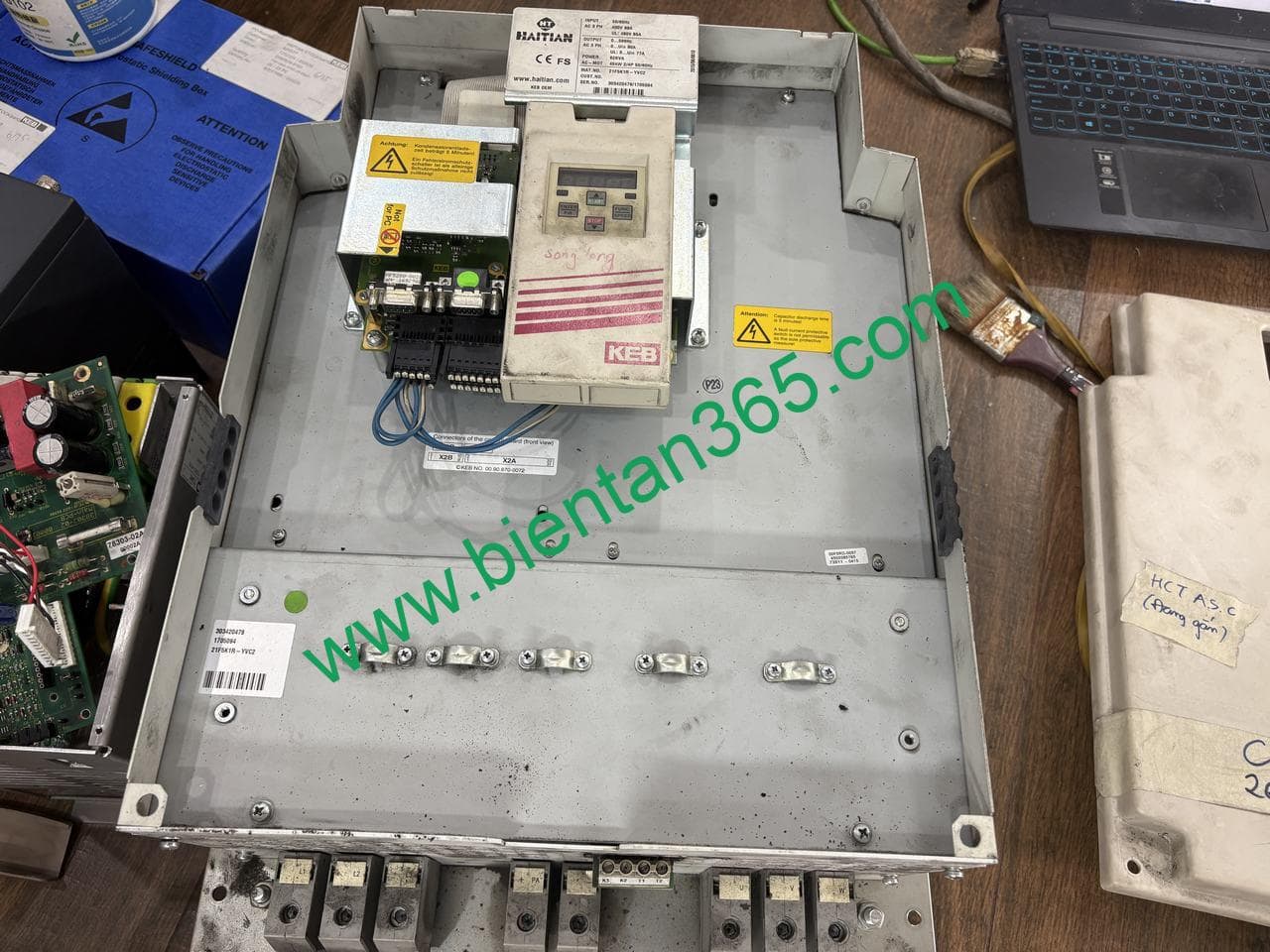

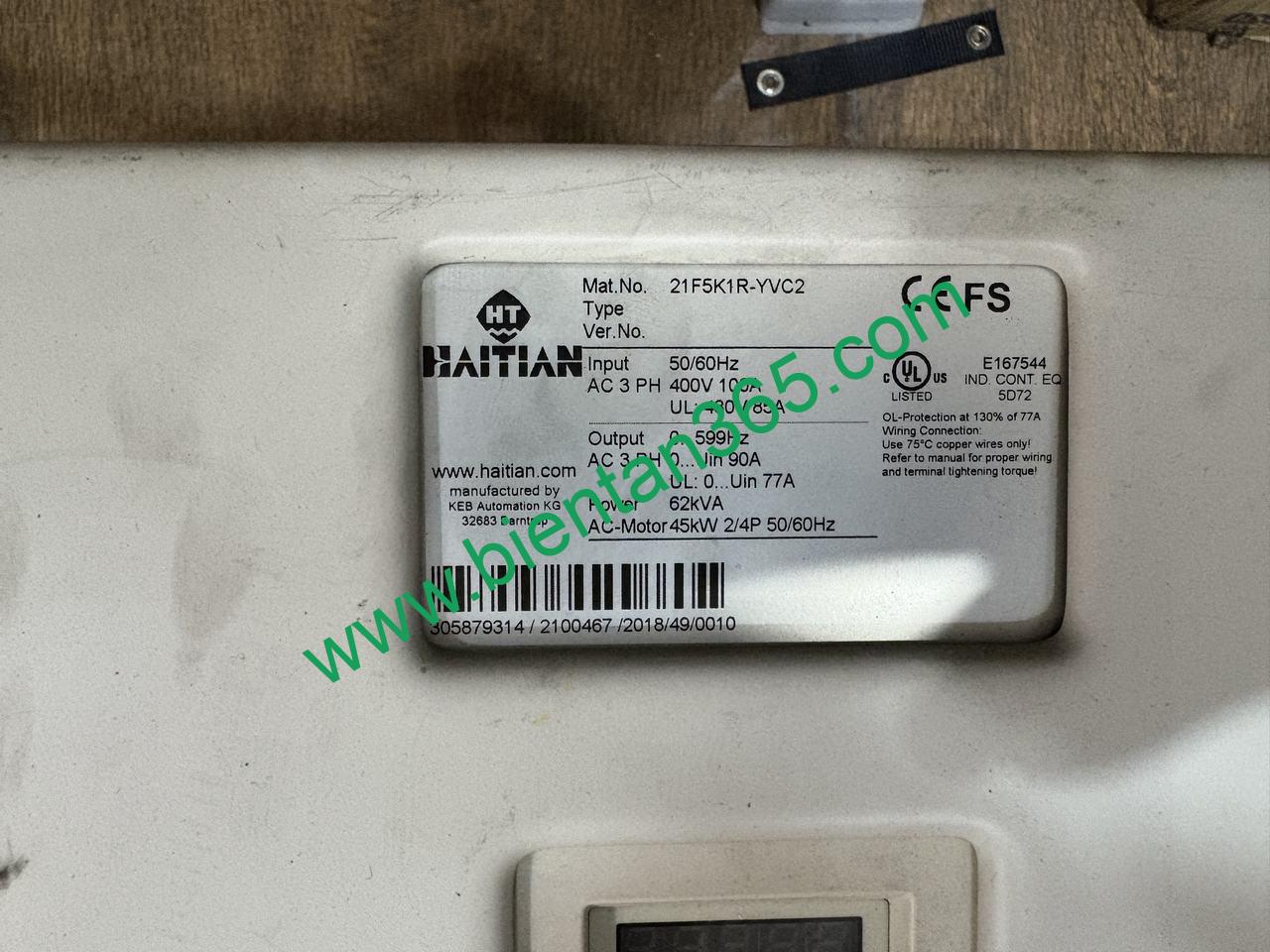

  • Sửa chữa Biến tần KEB F5, F5 Homag, F5 Haitan, F5-A, F5-C, F5-B, F5-K, F5-P, F5-G

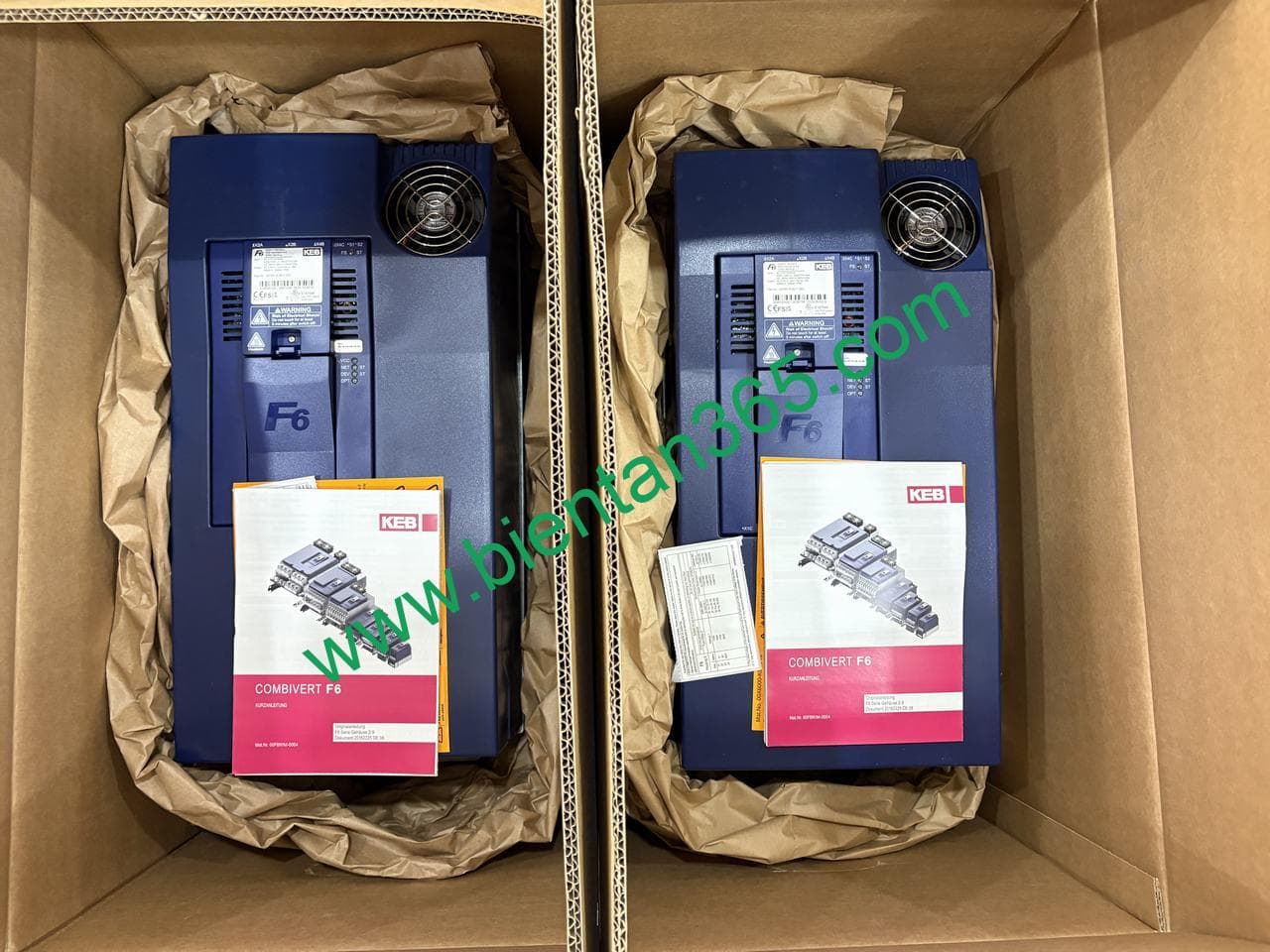

  • Sửa chữa Biến tần KEB F6
  • Sửa chữa Biến tần KEB G6

Linh kiện chính hãng, đo và kiểm tra tại Nhà máy hoặc khách hàng đem tới văn phòng A.S.C VN. Chúng tôi hỗ trợ Backup chương trình, cài đặt thông số miến phí. Dịch vụ hỗ trợ nhanh chóng – uy tín – chất lượng – chuyên nghiệp.

Linh kiện, phụ kiện chính hãng phục vụ sửa chữa

  • Bo CPU

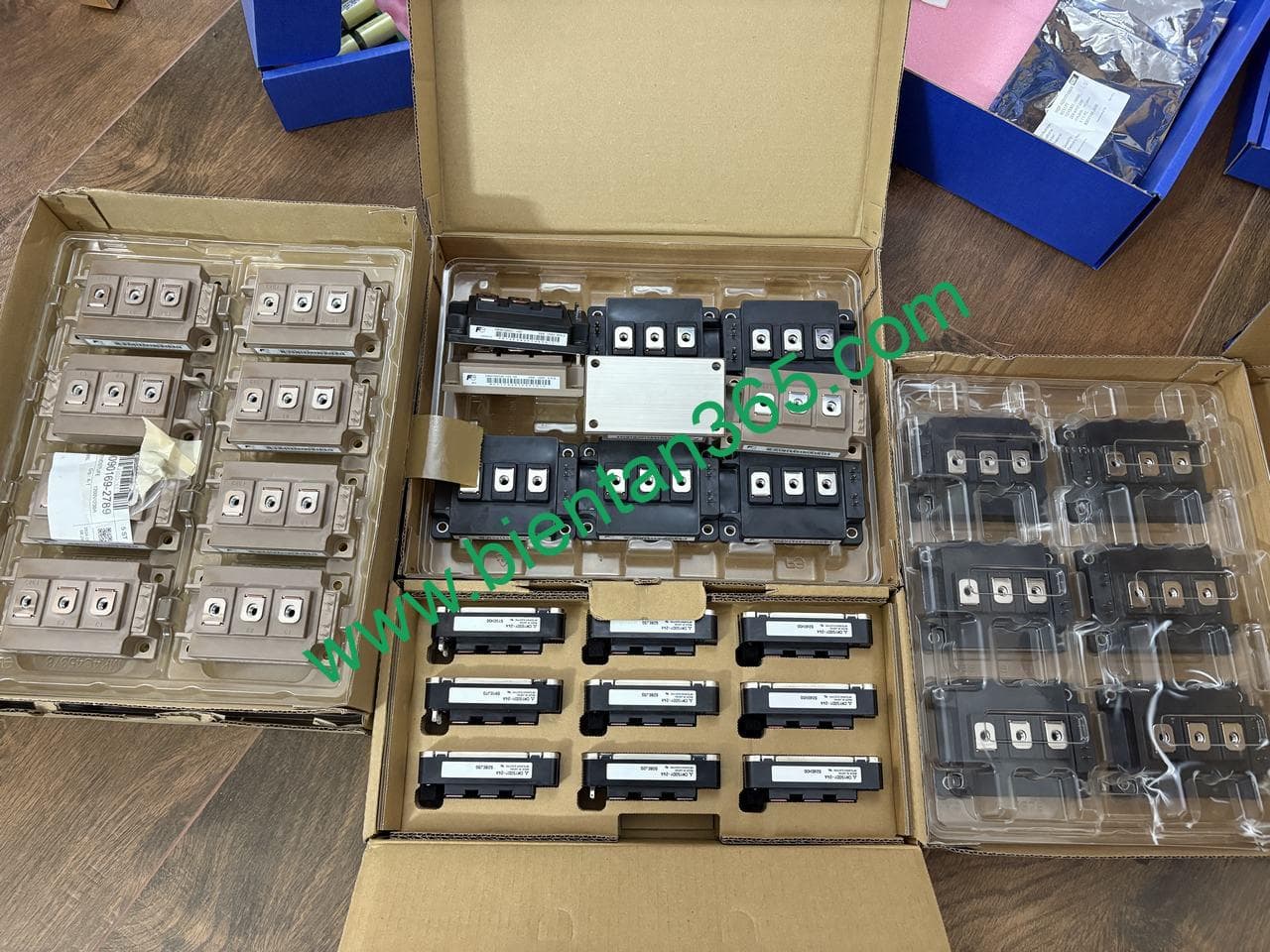

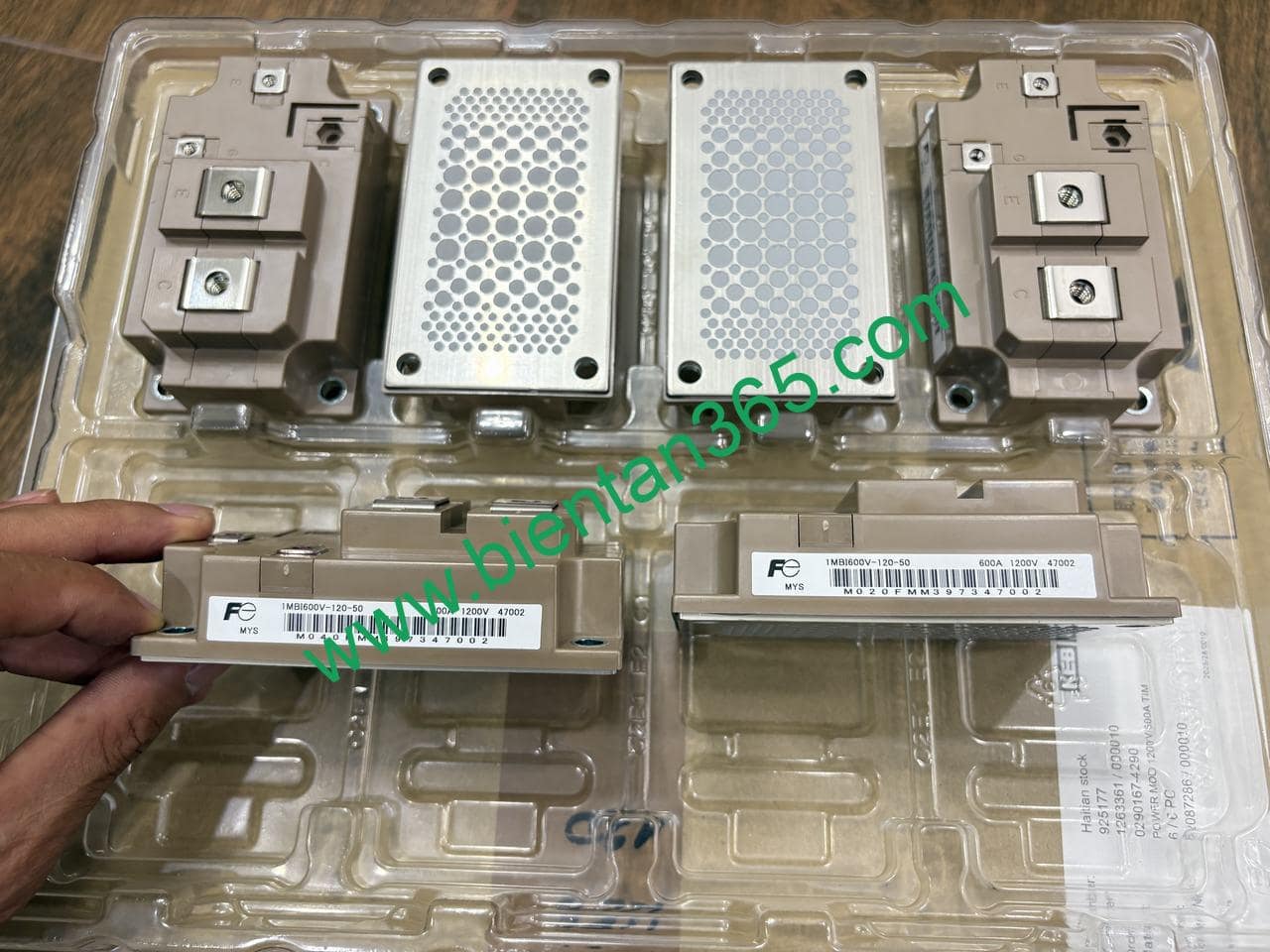

  • Chỉnh lưu AC-DC Diod, Nghịch lưu, IGBT

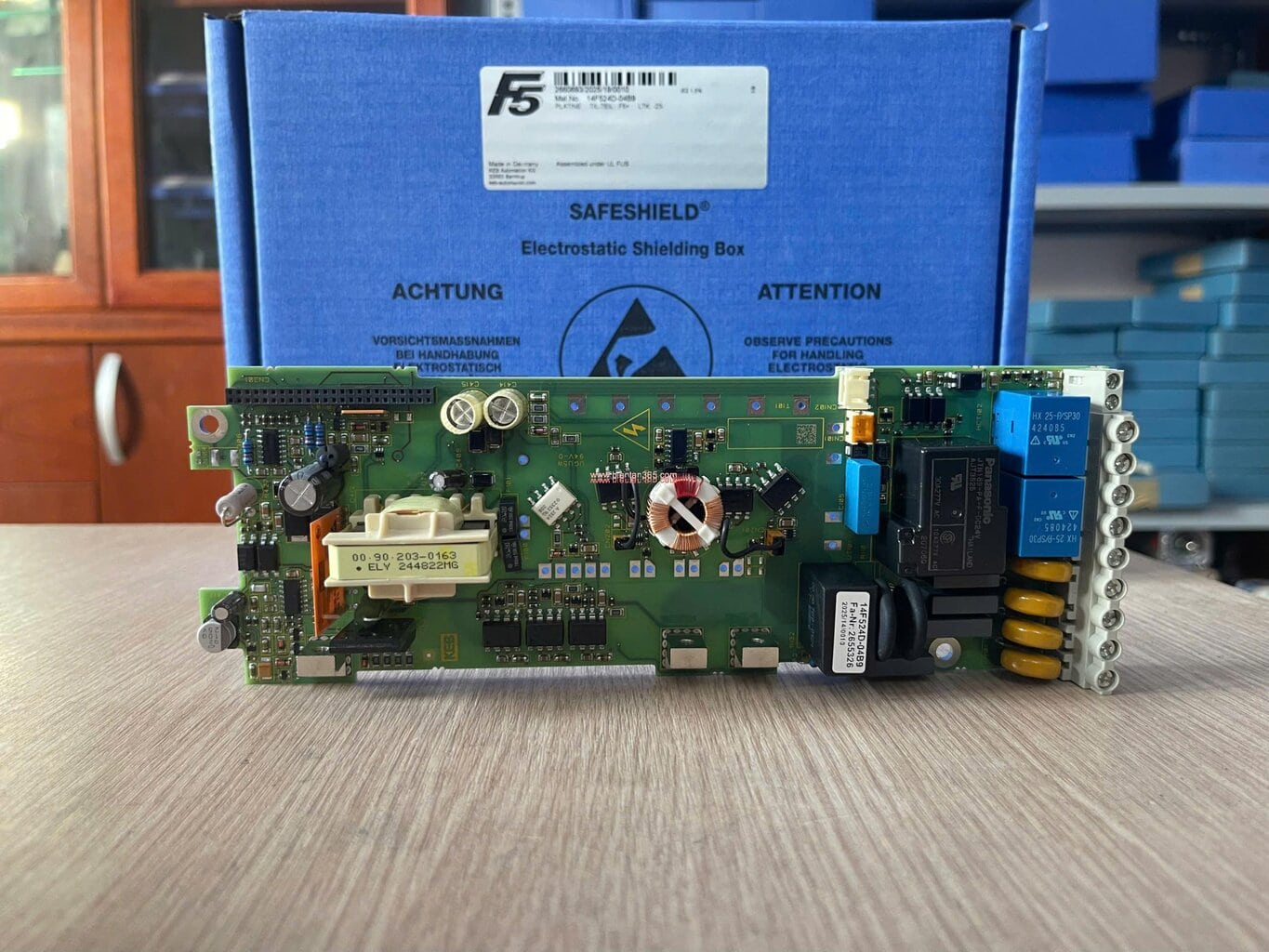

  • Bo mở SCR, Bo kích IGBT

  • Bo Encoder

Quy trình 10 bước sửa chữa biến tần tại A.S.C VN

  1. Tiếp nhận nhu cầu sửa chữa Biến tần Danfoss từ khách hàng.
  2. Đo nguội tại VP A.S.C VN hoặc tại Nhà máy.
  3. Lập bản đồ các thiết bị hư hỏng cần sửa chữa.
  4. Backup dữ liệu để dự phòng.
  5. Gửi Báo cáo kết quả kiểm tra và báo giá.
  6. Thay thế linh kiện đã hư hỏng, vệ sinh & tra keo tản nhiệt, sấy khô bo mạch.
  7. Cấp nguồn và cho thiết bị chạy thử.
  8. 12 tiếng test mức độ hoạt động ổn định của thiết bị.
  9. Bàn giao, lắp đặt tại Nhà máy.
  10. Cung cấp tài liệu HSDS, khuyến cáo và các giấy tờ liên quan.

Cam kết chất lượng và Uy tín với khách hàng

  • Linh kiện chính hãng mới 100% sản xuất bởi các nhà sx linh kiện hàng đầu như ST, Toshiba, Infineon,…
  • Chi phí sửa chữa thấp nhất.
  • Cam kết không tráo hoặc đổi linh kiện.
  • Cam kết bảo hành. Trong thời gian bảo hành, khách hàng được cung cấp dịch vụ sửa chữa miễn phí.
  • Trả lại nguyên hiện trạng ban đầu nếu thiết bị không thể sửa chữa.

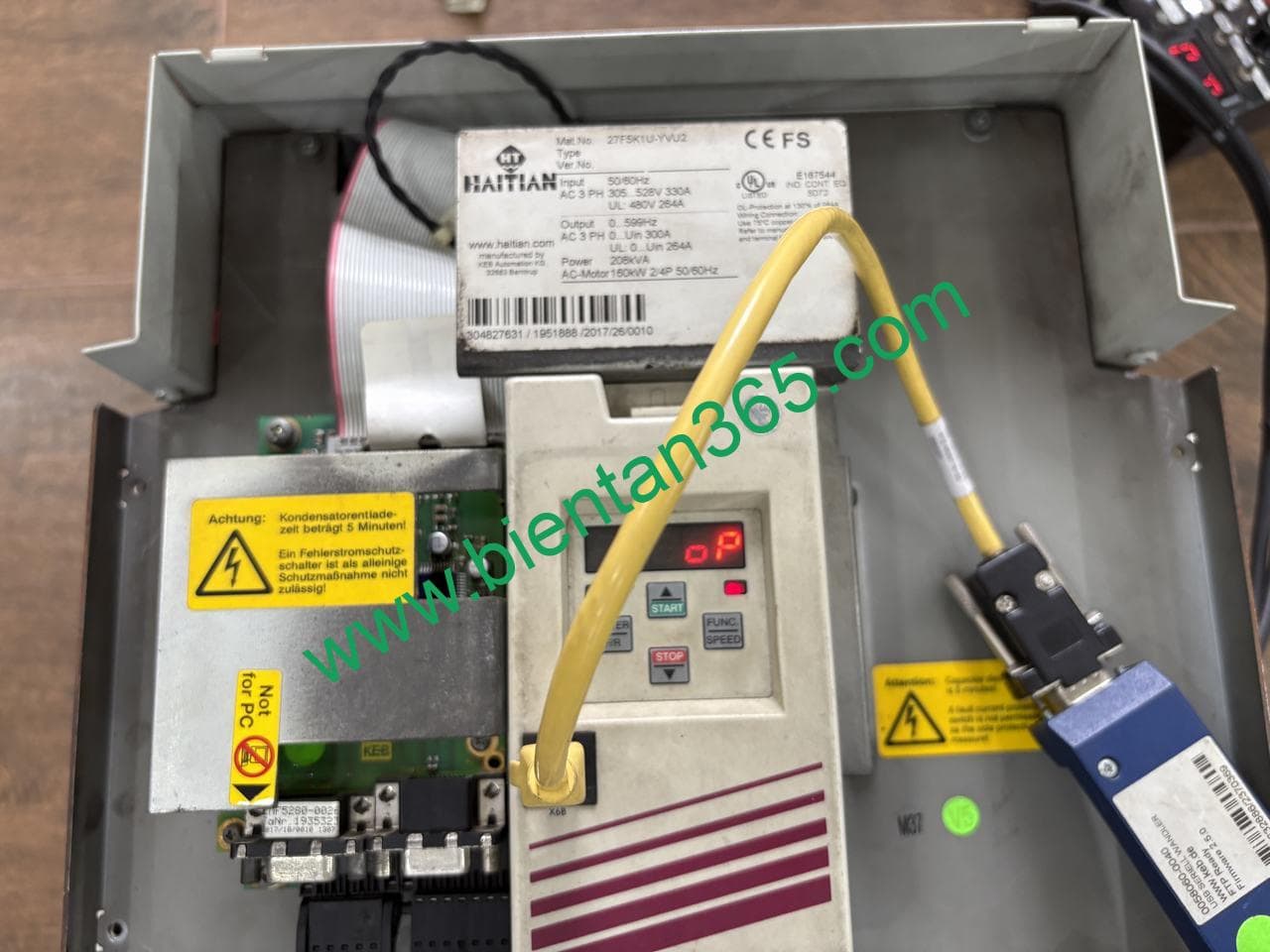

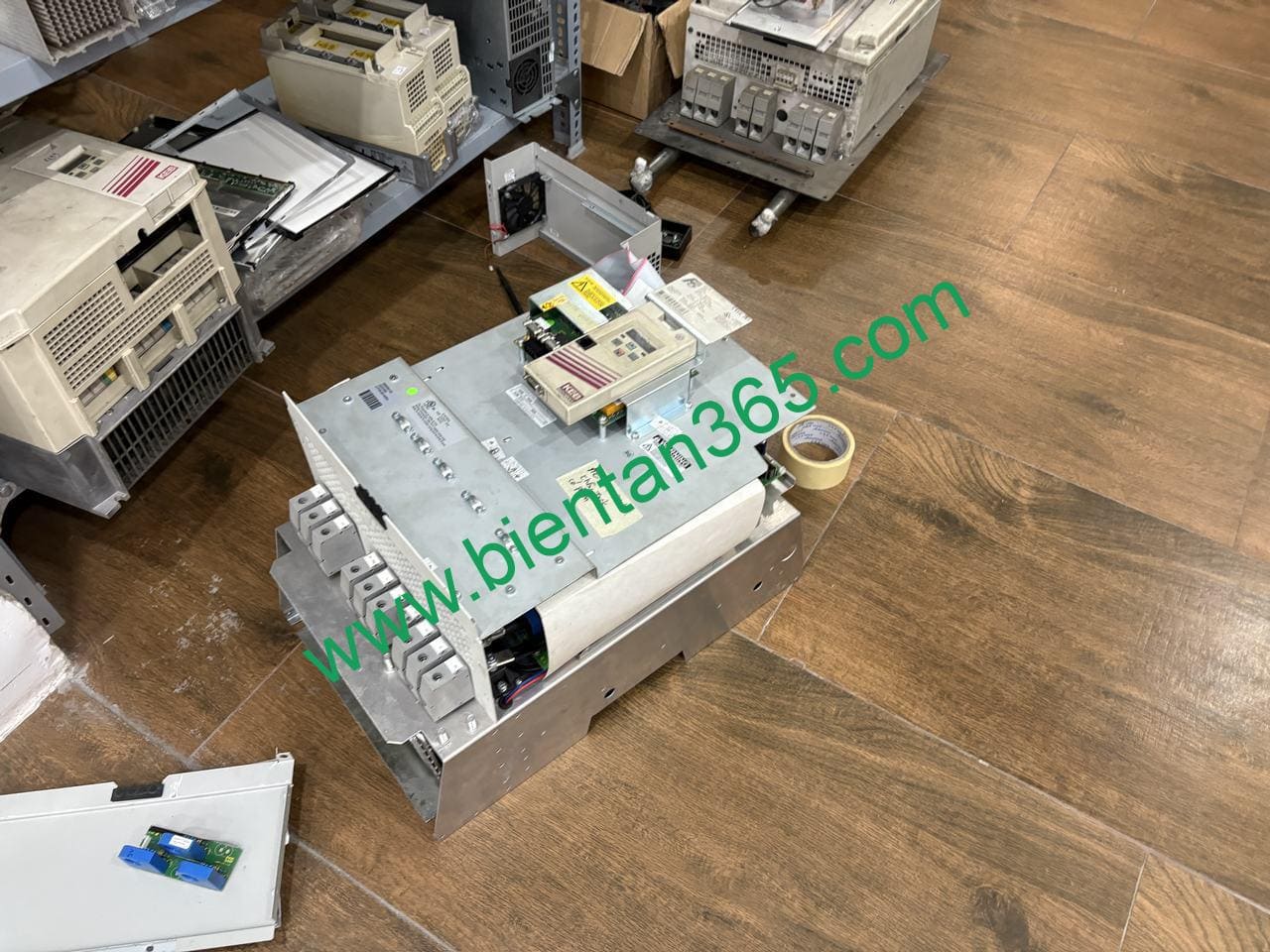

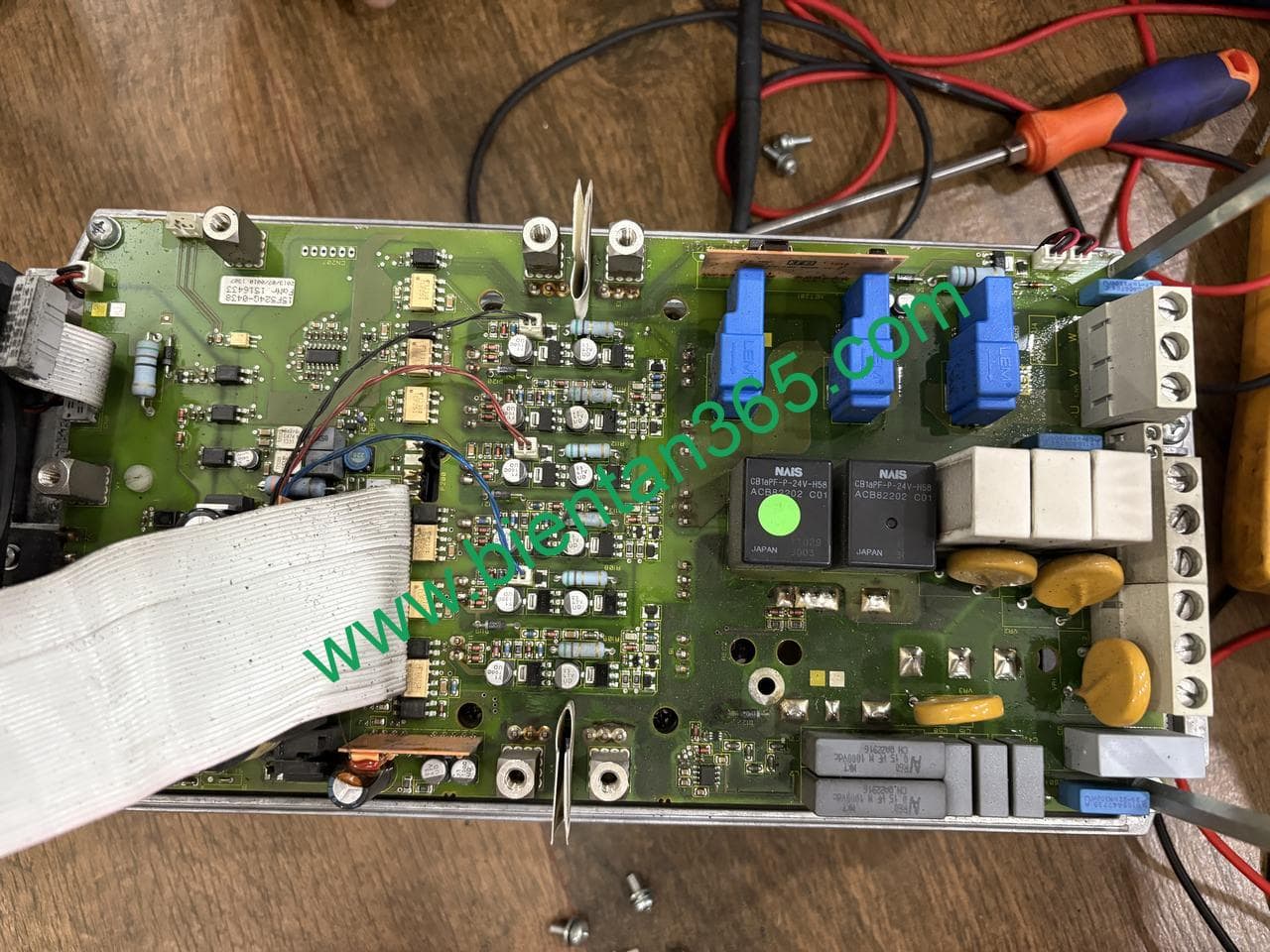

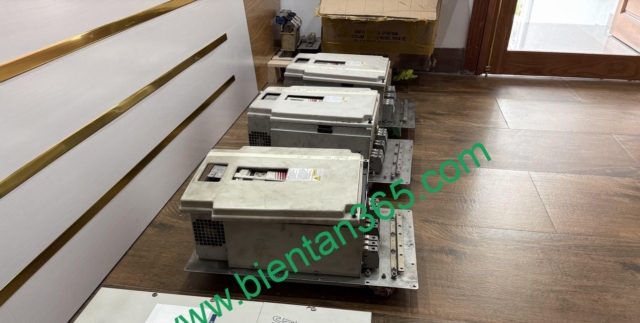

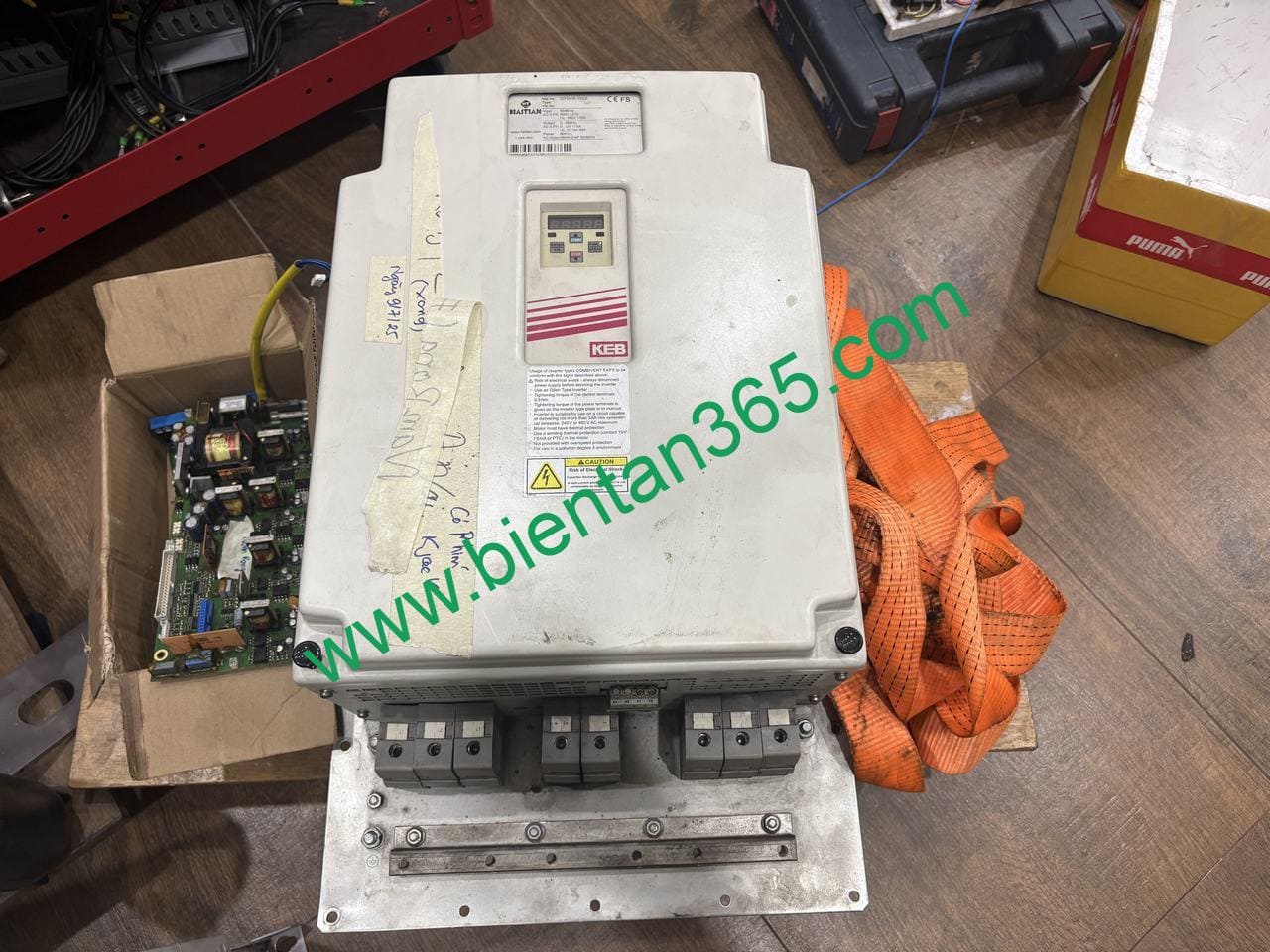

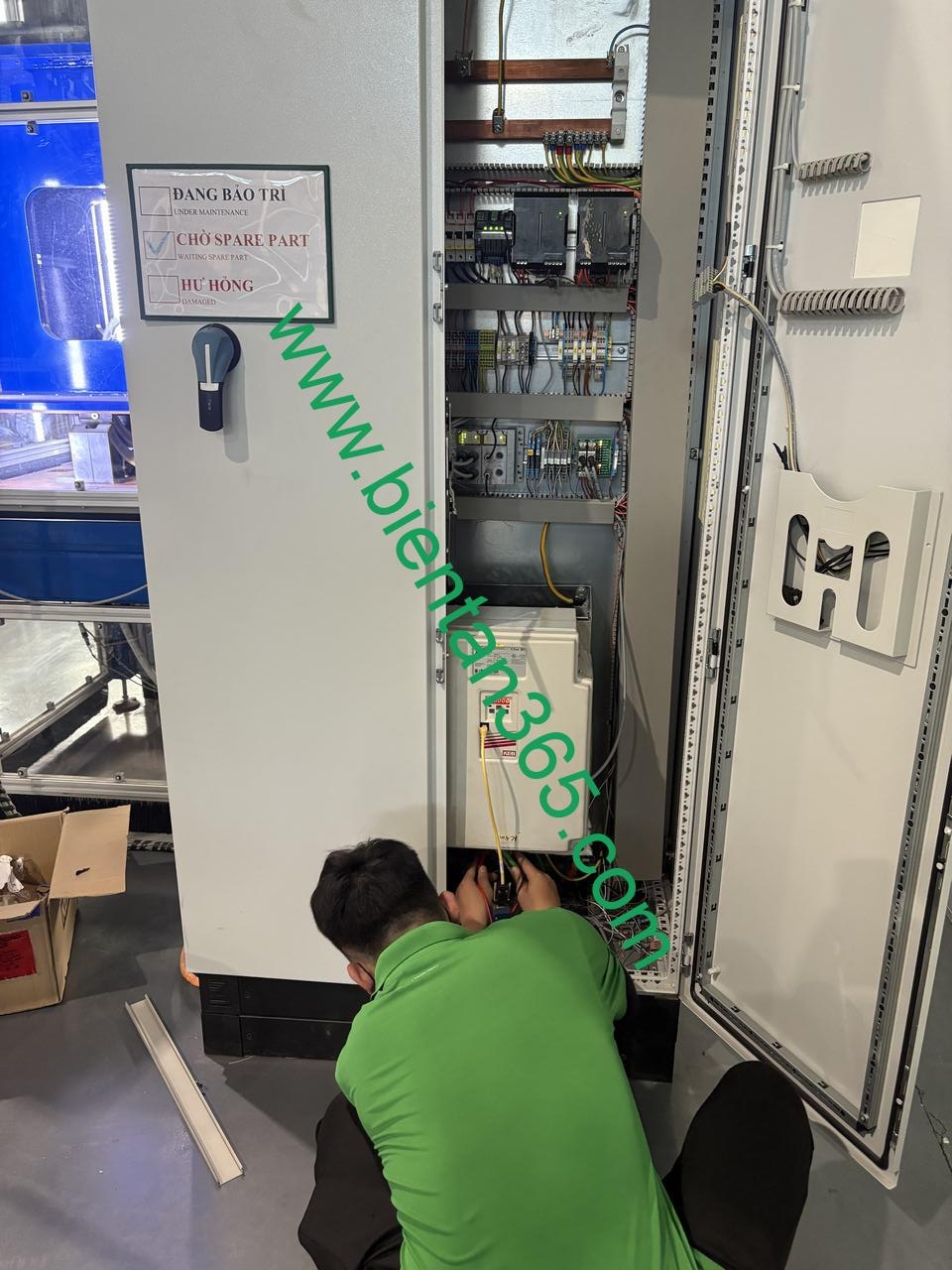

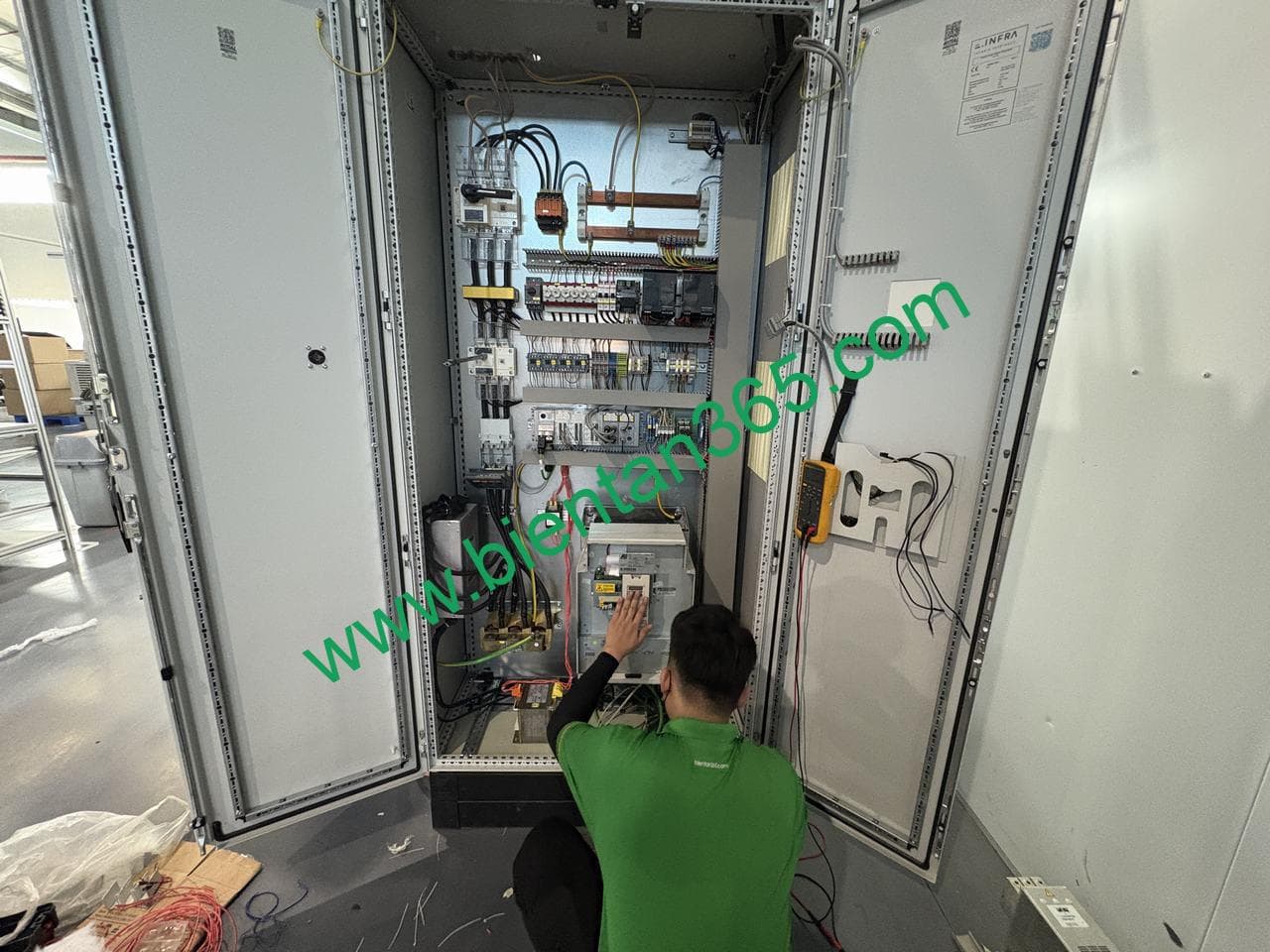

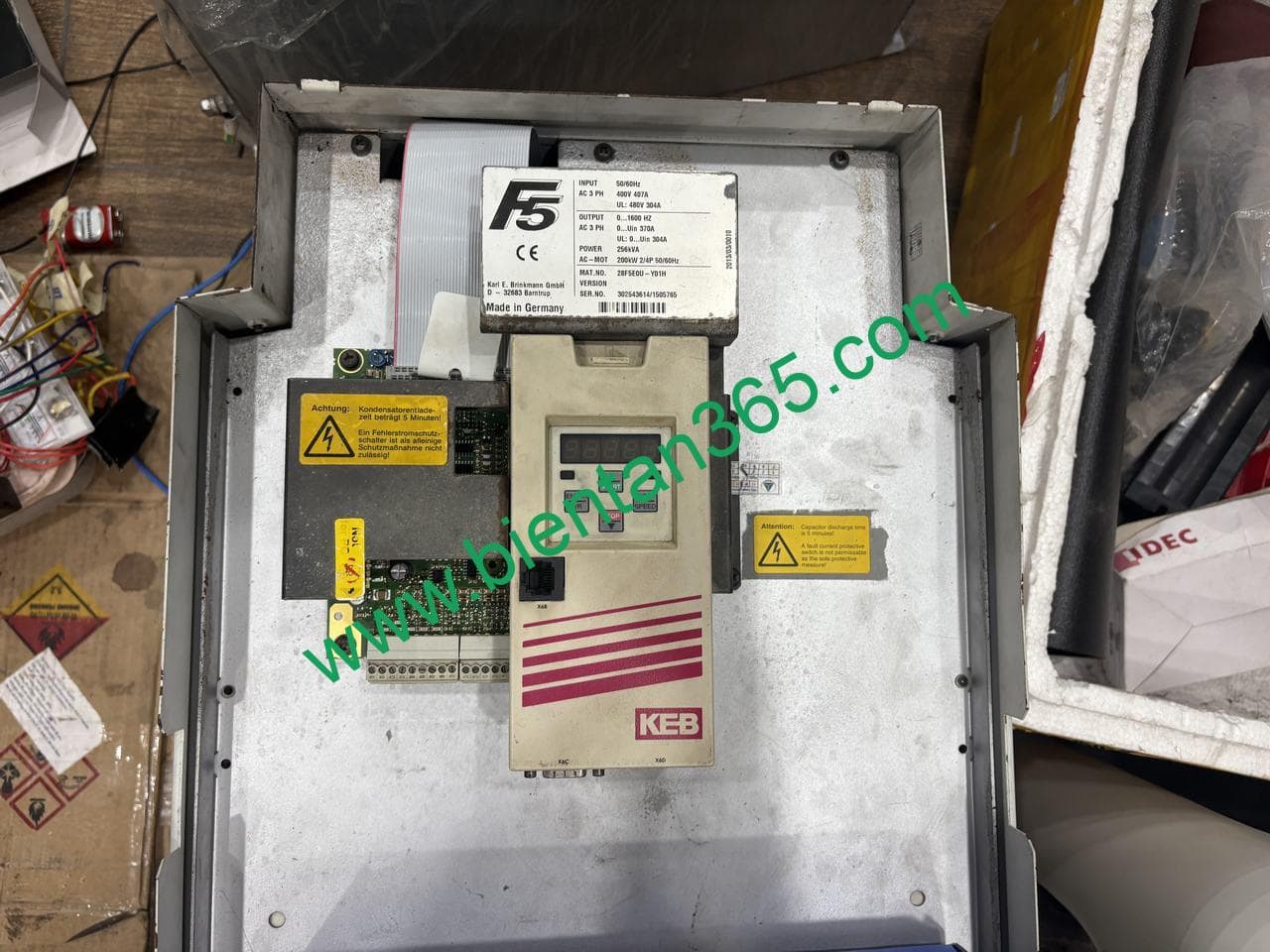

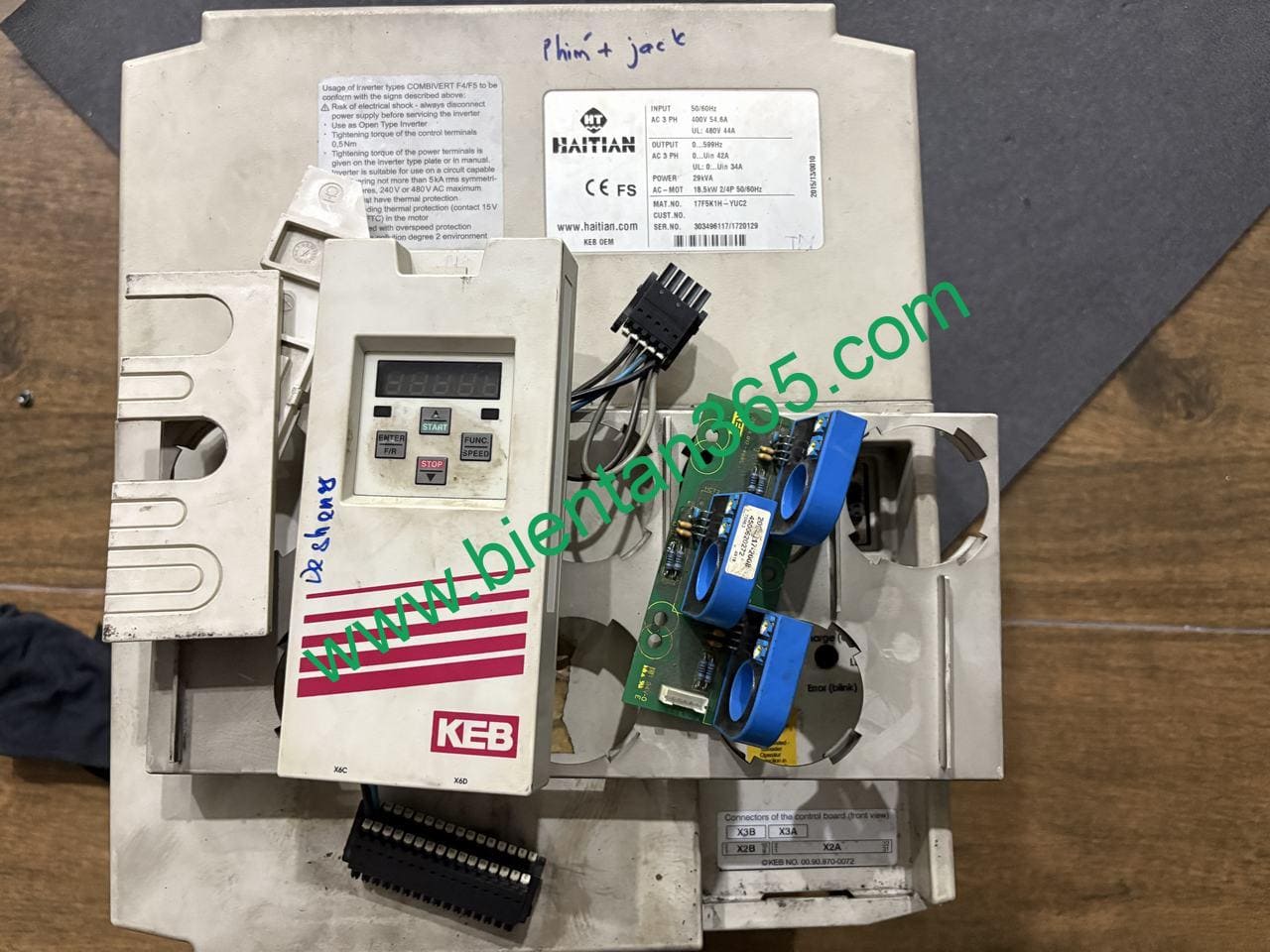

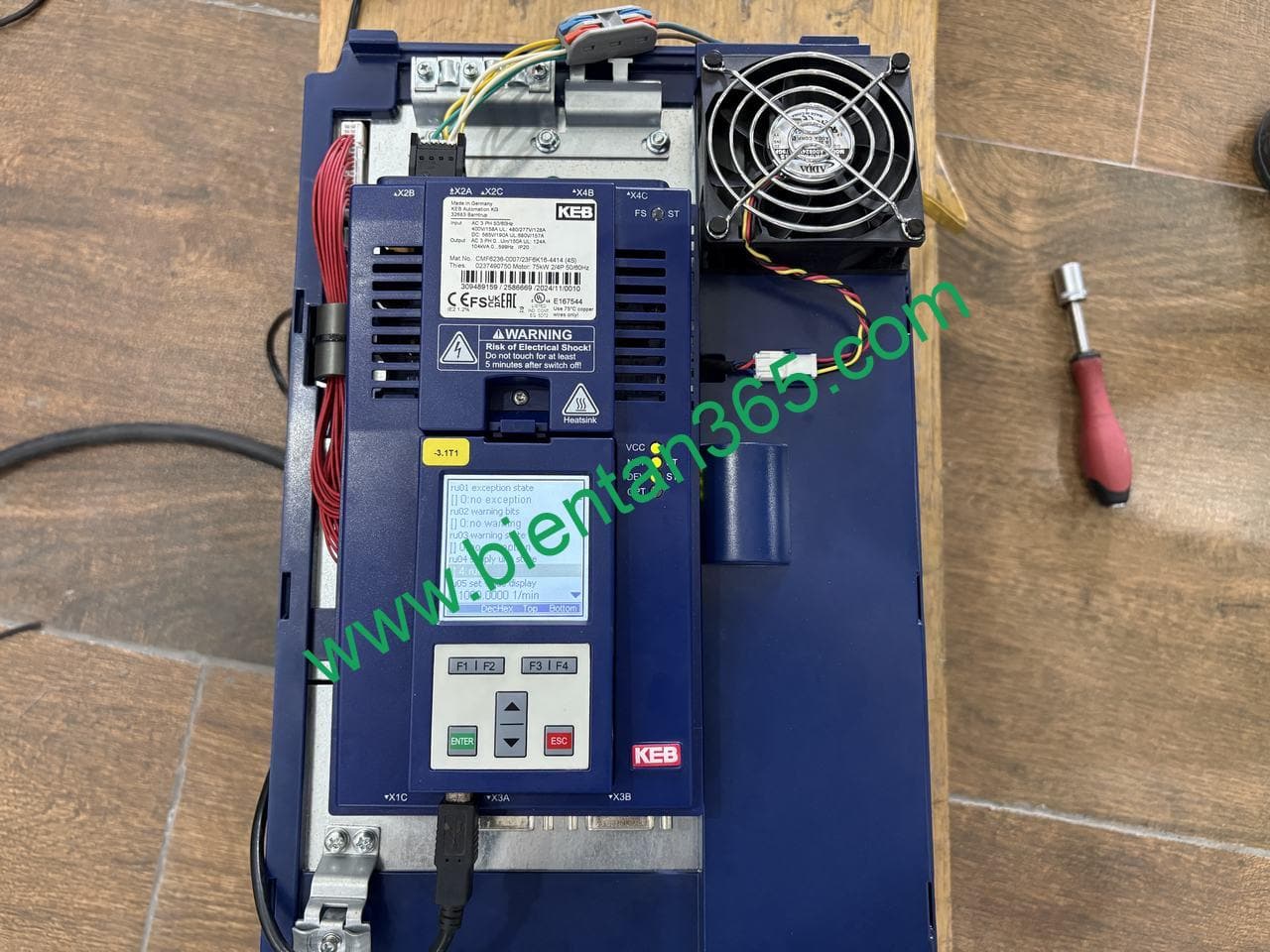

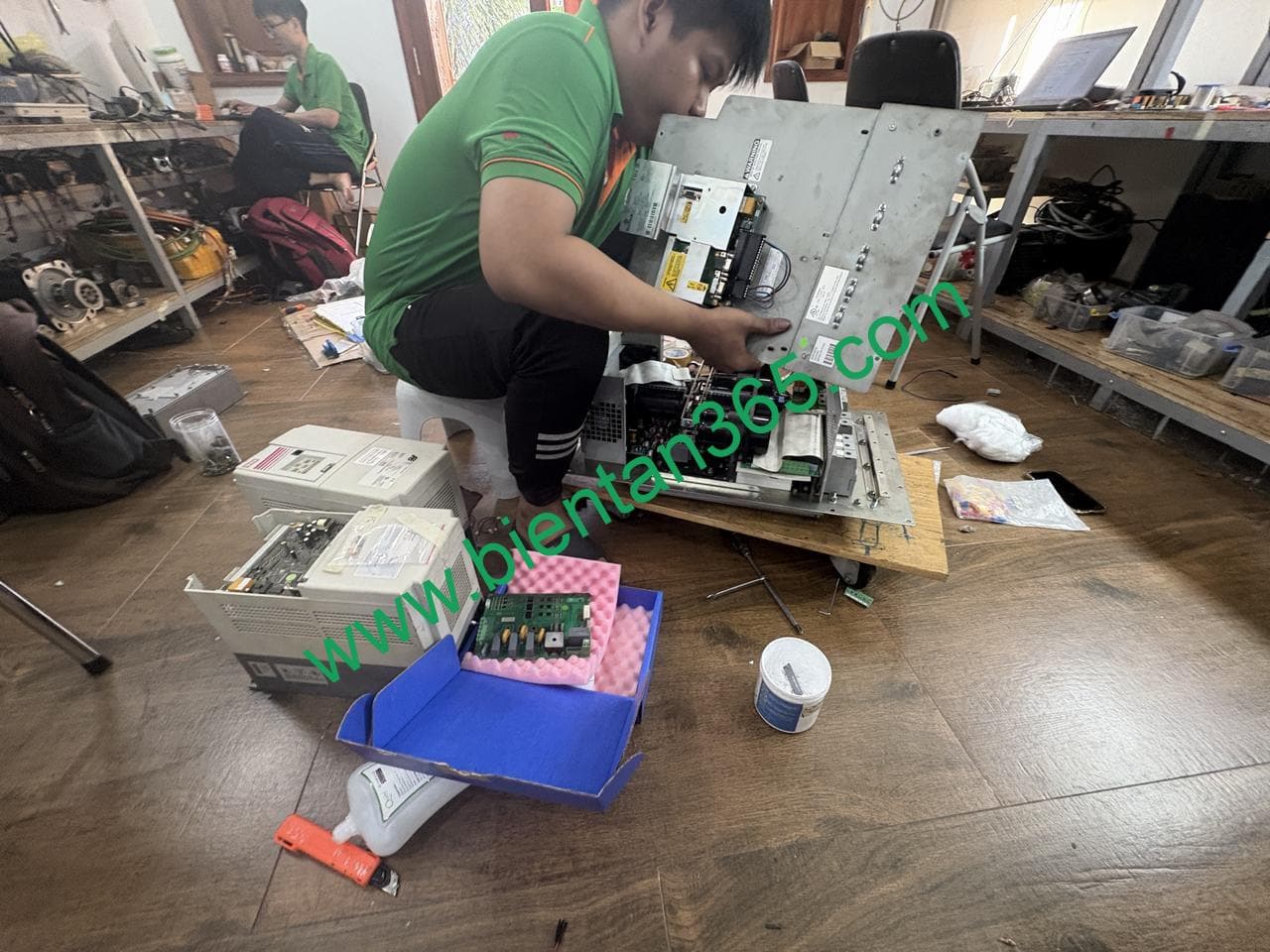

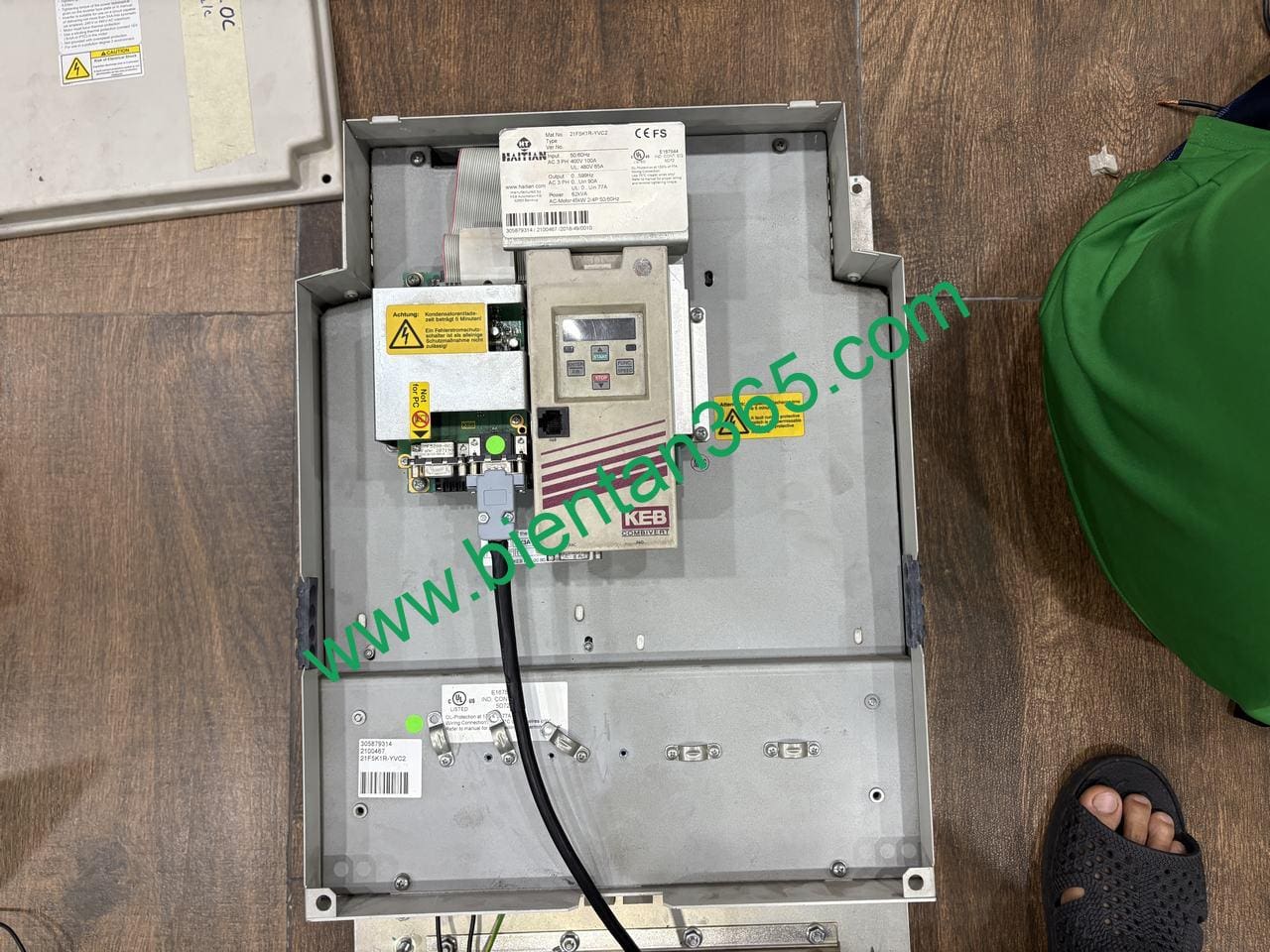

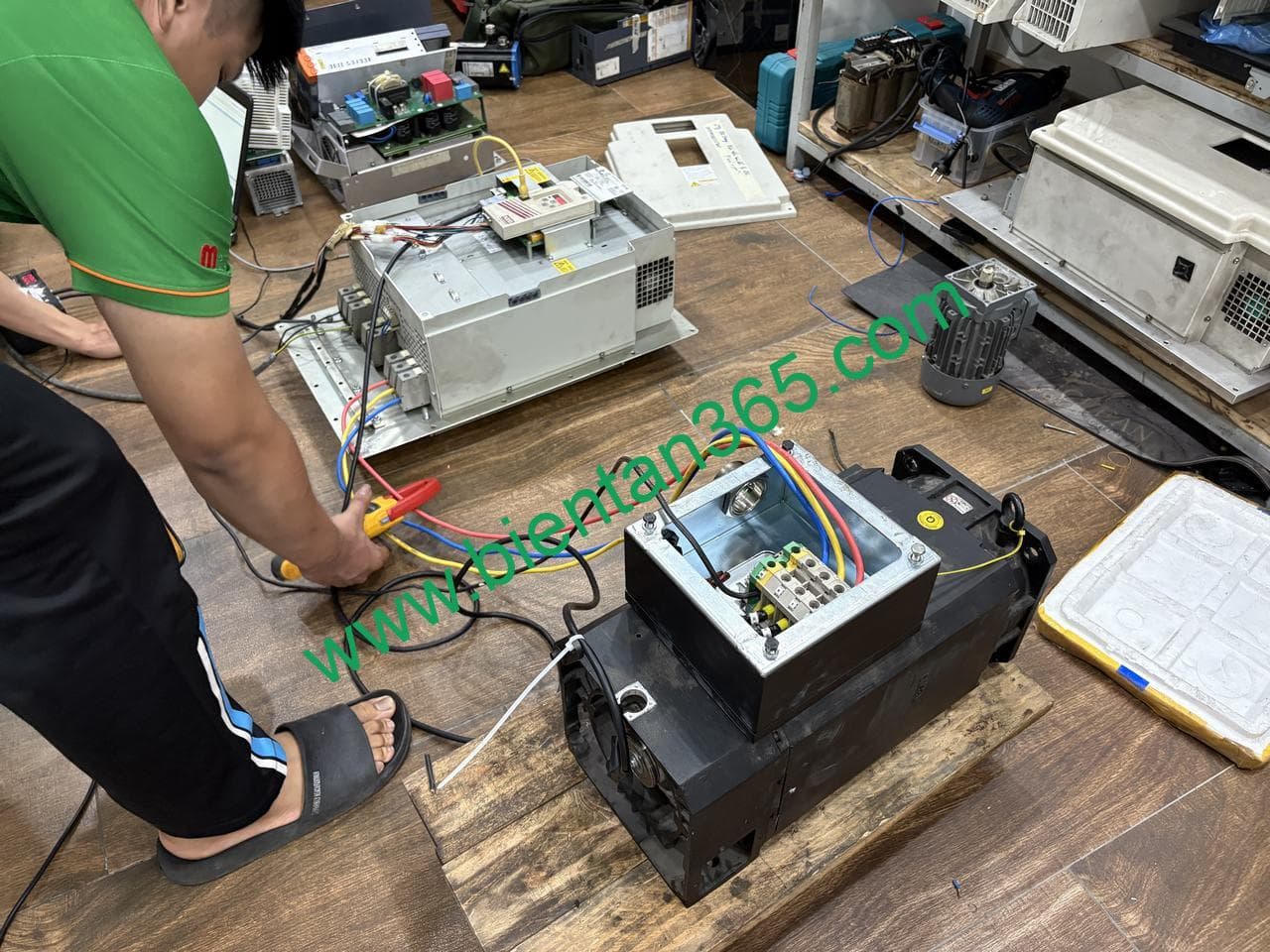

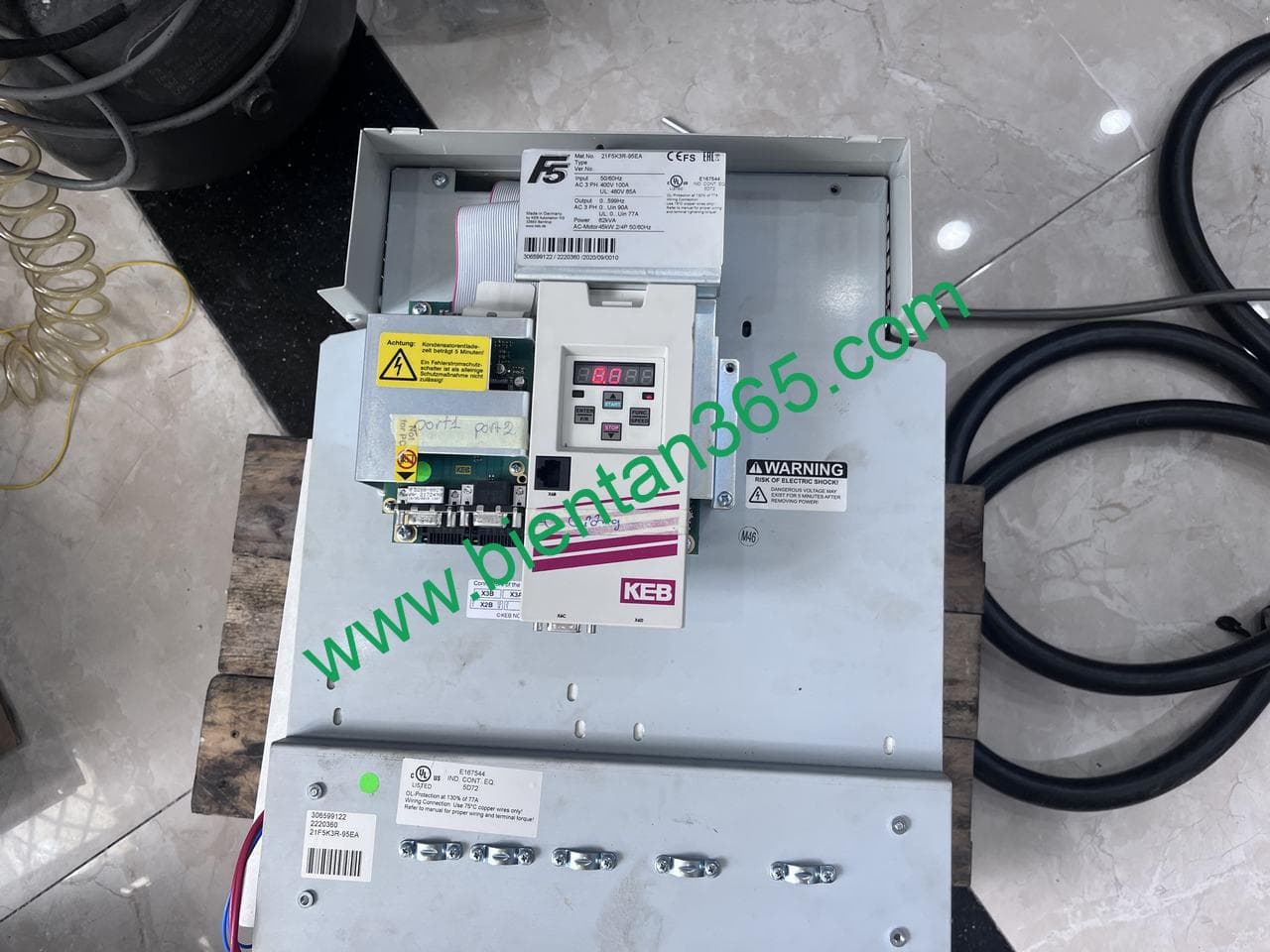

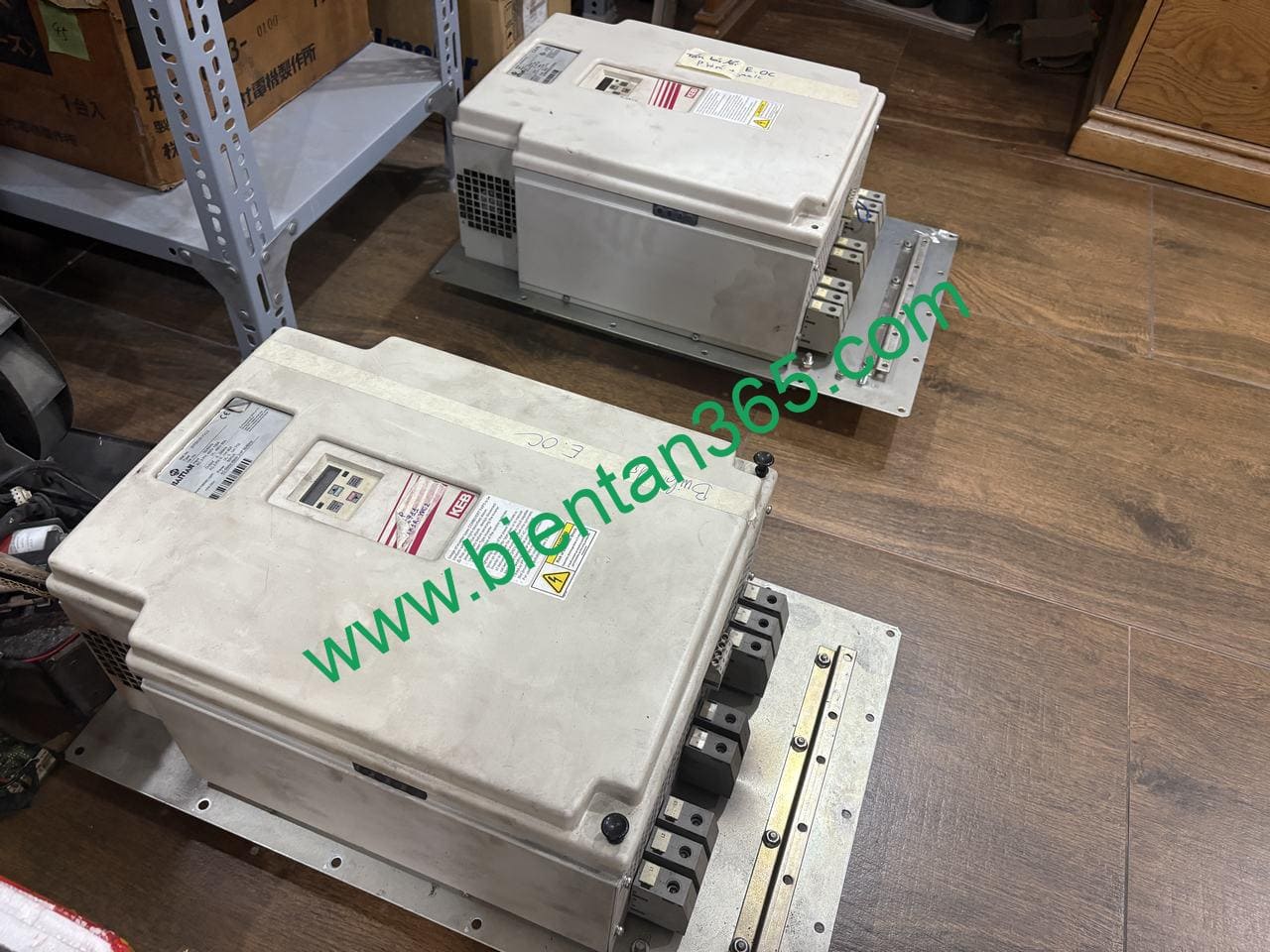

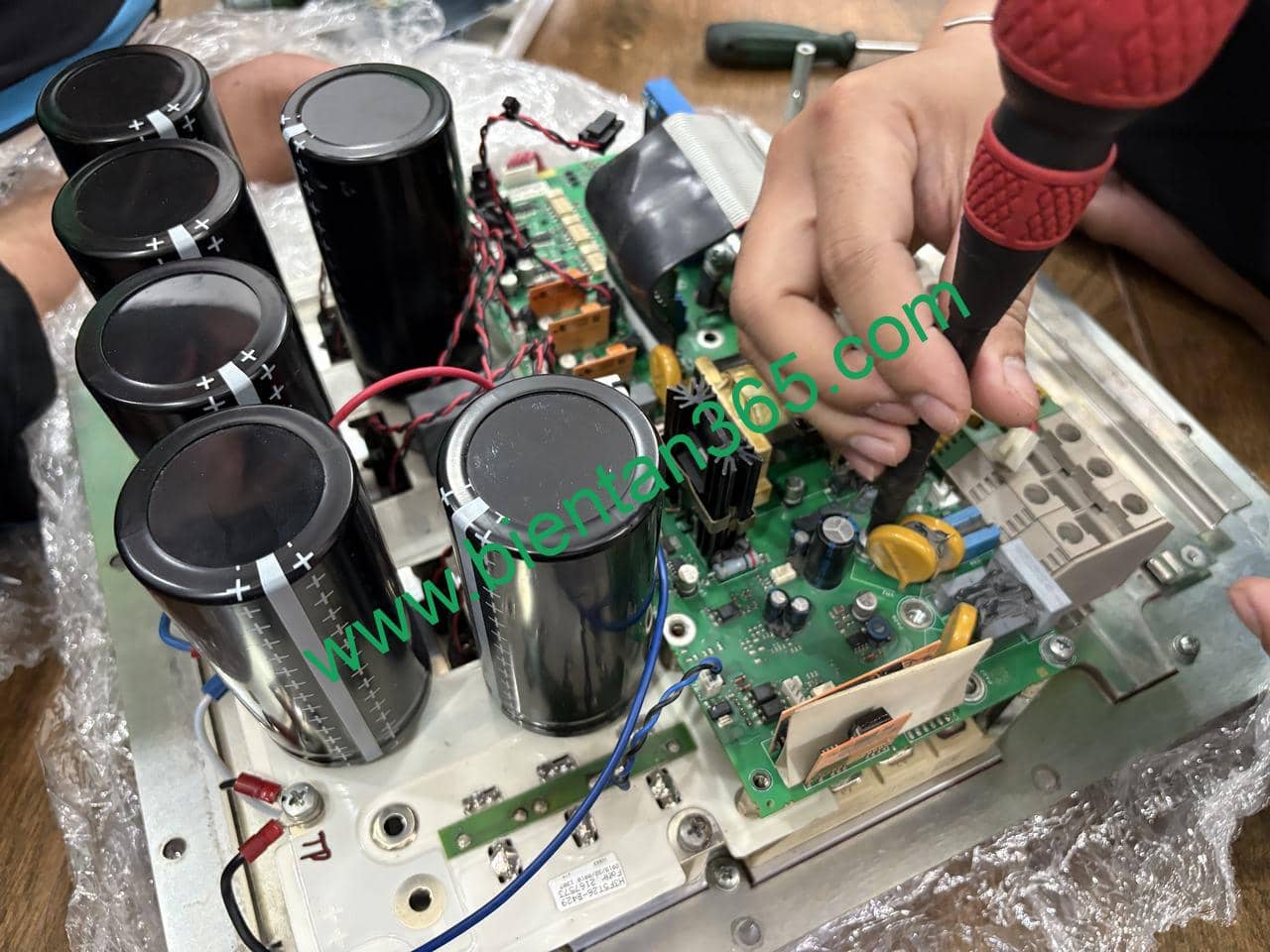

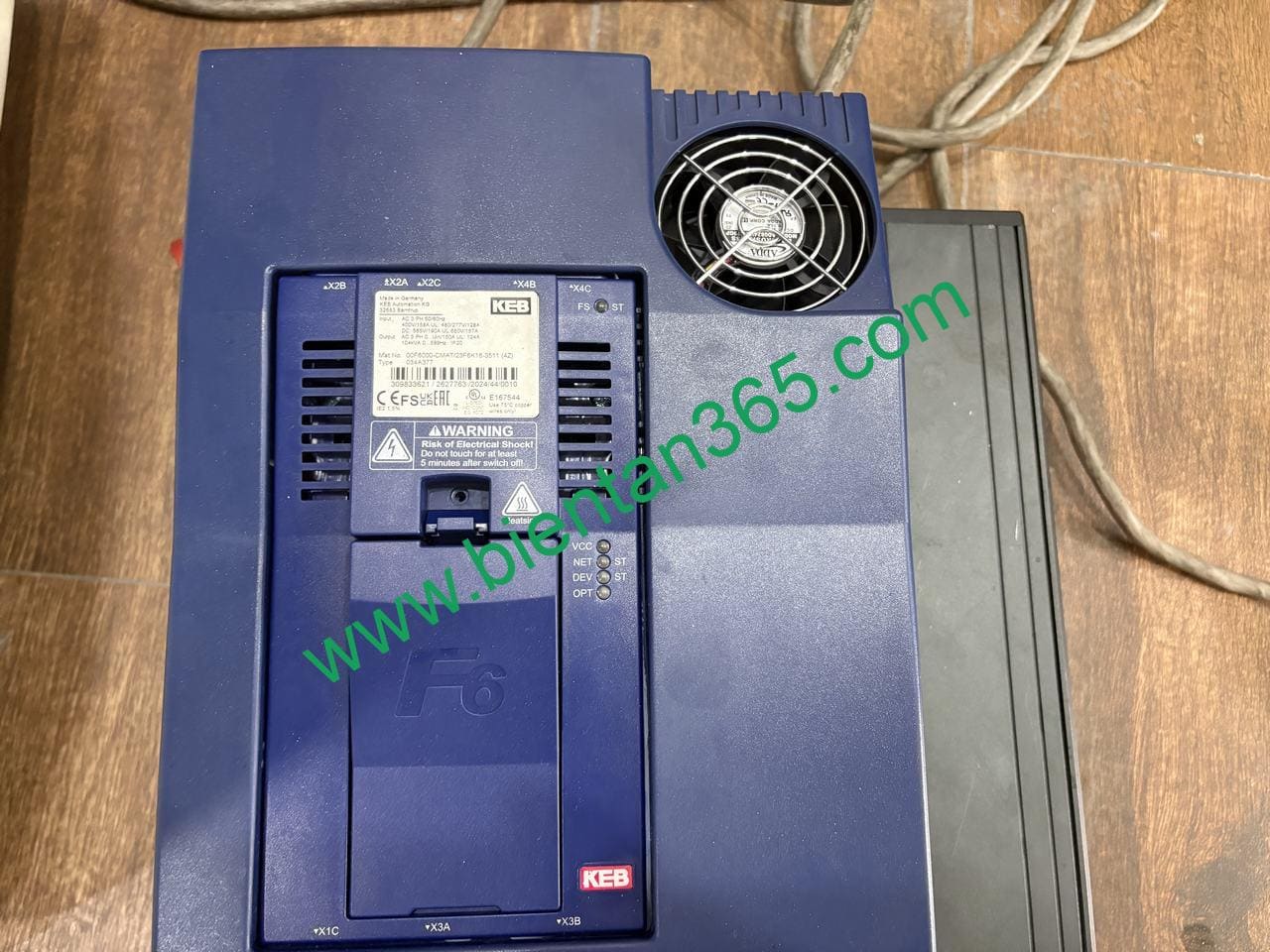

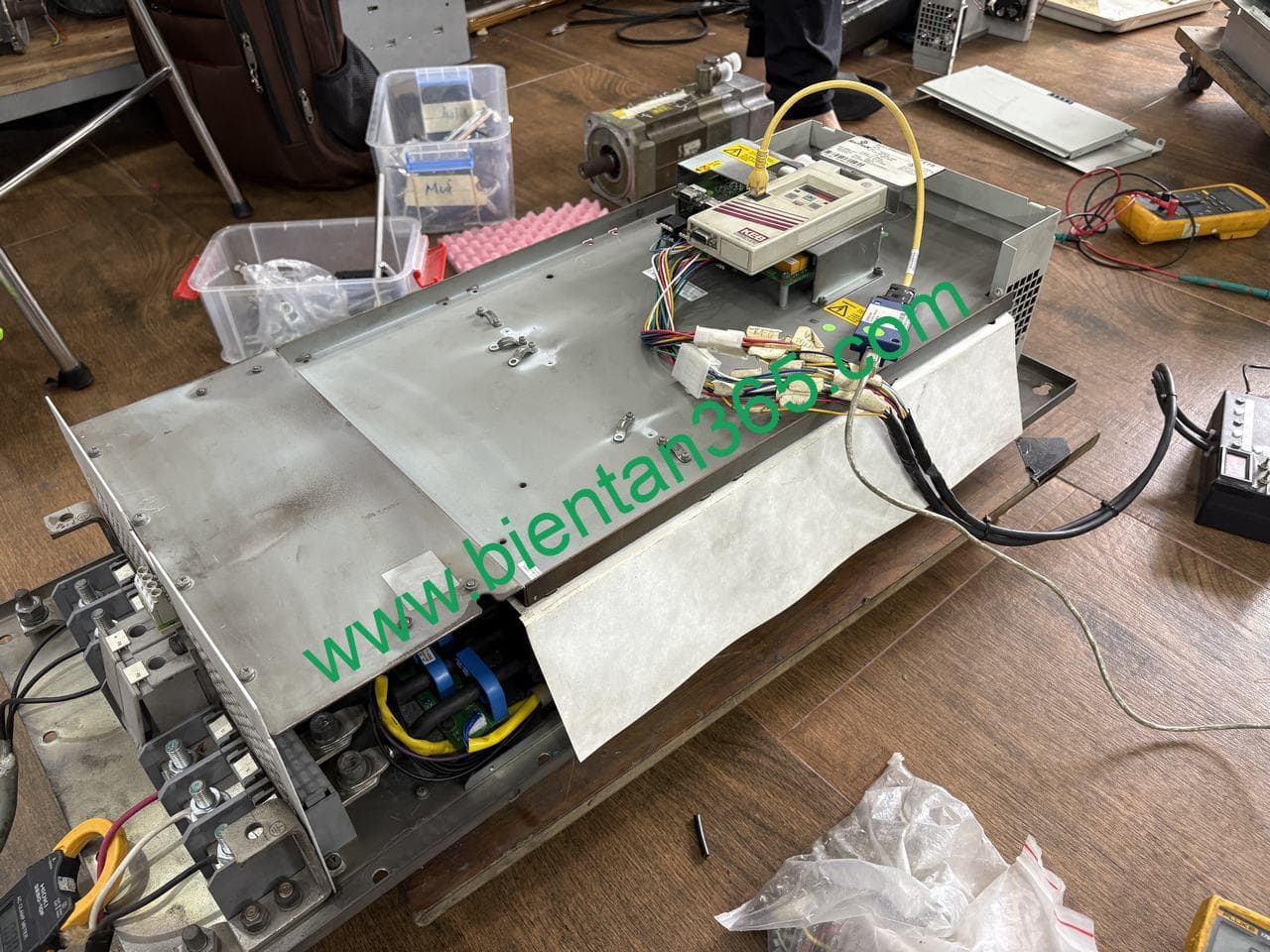

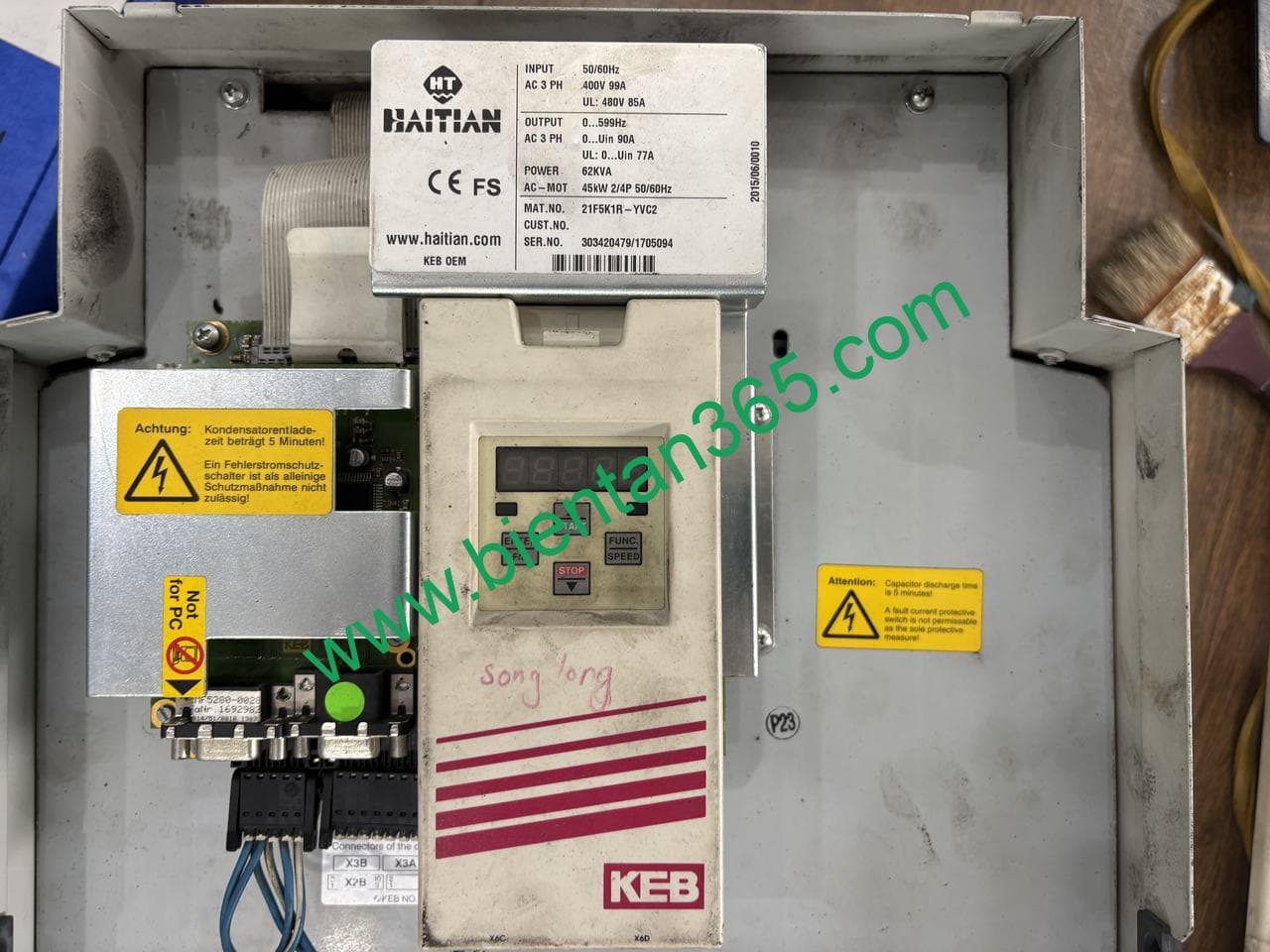

Những hình ảnh sửa chữa Biến tần KEB F4, F5, G6, tại A.S.C VN

Dịch vụ Backup chương trình miễn phí cho khách hàng sử dụng dv sửa Biến tần KEB tại A.S.C VN

Khi chọn A.S.C VN làm đơn vị sửa chữa Biến tần KEB, bạn sẽ được chúng tôi hỗ trợ Upload và BAckup chương trình cho Biến tần hoàn toàn miễn phí để khách hàng có thể lưu lại hoặc copy qua một thiết bị mới.

Hỗ trợ chuyển đổi chương trình và lưu tham số biến tần sau khi sửa chữa.

Dịch vụ Bakup chương trình Biến tần KEB ngay cả khi bị mất nguồn

Tại A.S.C VN chúng tôi có trang bị đủ các thiết bị, linh kiện và máy móc để kiểm tra và test bo mạch, bo CPU biến tần KEB một cách nhanh chóng và chính xác. Qua đó giúp chuẩn đoán nhanh tình trạng hư hỏng của thiết bị.

backup thông số Biến tần ngay cả khi biến tần mất nguồn, không lên điện giúp tiết kiệm chi phí & thời gian cài đặt thông số.

Video Hướng dẫn cài đặt Biến tần KEB F5

Phần 1: Cài đặt cơ bản biến tần KEB F5

Phần 2: Hướng dẫn cài đặt FULL thông số Biến tần KEB F5

Bảng mã lỗi Biến tần KEB F5 & cách xử lý

E.Acc ERROR! maximum
acceleration
24 Maximum acceleration exceeded
E.blc ERROR! Blockade 26 A blockade was recognized. Pn.85 Bit 4 is at error, no auto-reset.
E. br Error! Brake control 56 Error: can occur at activated brake control (see chapter 6.9.5) if:

  • the load during the start is below the minimum load level (Pn.43) or the missing of a motor phase was recognized.
  • the load is too high and the hardware current limit is reached.
E.buS Error! Watchdog 18 Error: Adjusted monitoring time (Watchdog) of thecommunication
between operator and PC / operator and inverter has been exceeded.
E.Cdd Error! calc. drive data 60 Error: During the automatic motor stator resistance measurement.
E.co1 Error! counter overrun 1 54 Counter overflow encoder channel 1
E.co2 Error! counter overrun 2 55 Counter overflow encoder channel 2
E.dOH Error! drive overheat 9 Error: Overtemperature of motor PTC. Error can only be reset at
E.ndOH, if PTC is again low-resistance. Causes:

  • Resistance at terminals T1/T2 >1650 Ohm
  • Motor overloaded
  • Line breakage to the temperature sensor
E.dri Error! driver relay 51 Error: Driver relay. Relay for driver voltage on power circuit has not picked up even though control release was given.
E.EEP Error! EEPROM defective 21 After reset the operation is again possible (without storage in the EEPROM)
E. EF Error! ERROR external fault 31 Is triggered, if a digital input is being programmed as external error input and trips.
E.Flc ERROR! Flow control 27 The flow control is activated in Pn.91. No input and output for the valve control is selected in Pn.92 and 93.
E.Enc1 Error! Encoder 1 32 Cable breakage at the encoder. Encoder temperature is too high. Speed is too high. Encoder signals are outside the specification. Internal defect.
E.EnC2 ERROR! encoder 2 34
E.EncC Error! Encoder change 35 Operation of a synchronous motor with intelligent interface:
• Encoder not connected at power-on
• Encoder was changed
This error can be reset by writing on Ec.00 and from version 4.2 via hardware or bus-reset. The fault localization is described in Ec.37.
E.Hyb Error! Encoder interface 52 Invalid encoder interface identifier.
E.HybC Error! hybrid changed 59 The encoder interface identifier has changed and must be confirmed
via Ec.00 or Ec.10.
E.iEd Error! input error detect 53 Hardware error at NPN-/PNP change-over or at start/stop
measurement.
E.iPH ERROR! Output phase 5 Phase loss detection at the output
E.InI Error! MFC not booted 57 MFC not booted
E.OL2 Error! overload 2 19 Occurs if the standstill constant current is exceeded (see technical
data and overload characteristics). The error can only be reset if the
cooling time has elapsed and E.nOL2 is displayed.
E.OP Error! overvoltage 1 Voltage in the DC-link circuit too high. Occurs if the DC-link voltage
exceeds the permissible value. Causes:

  • poor controller adjustment (overshooting)
  • input voltage too high
  • interference voltages at the input
  • deceleration ramp too short
  • braking resistor defective or too small
E.OS Error! over speed 58 The speed is outside the defined limits. (can also occur on exceeding
of the absolute speed referring to EMF = EMF wrong (servo drives).
E.PFC Error! PFC 33 Error in the power factor control.
E.PrF Error! prot. rot. for. 46 The drive has driven onto the right limit switch. Programmed response
“Error, restart after reset” (see chapter 6.7 “Response to errors or
warning messages”).
E.Prr Error! prot. rot. rev. 47 The drive has driven onto the left limit switch. Programmed response
“Error, restart after reset” (see chapter 6.7 “Response to errors or
warning messages”).
E. Pu Error! power unit 12 Error: General power circuit fault
E.Puci Error! power circuit unknown 49 Error: During the initialization the power circuit could not be recognized
or was identified as invalid.
E.Puch Error! power unit changed 50 Error: Power circuit identification was changed; the error can be
reset by writing on SY.03 at valid power circuit. If the value displayed
in SY.03 is written, only the power-circuit dependent parameters
are reinitialized. If any other value is written, then the default set is
loaded. A power-on-reset is necessary on some systems after writing
of SY.03.
E.PUCO Error! power unit
communication
22 Error: Parameter value could not be written to the power circuit. Acknowledgement from LT <> OK
E.PUIN Error! power circuit coding 14 Error: Software version for power circuit and control card are different.
Error cannot be reset (only at F5-G B-housing)
E.SbuS Error! bus synchron 23 Sychronization over sercos-bus not possible. Programmed response
“Error, restart after reset”.
E.SCL ERROR! speed controller
limit
25 Speed controller limit reached
E.SEt Error! set 39 It has been attempted to select a locked parameter set. Programmed
response “Error, restart after reset”.
E.SLF Error! Software limit switch
forward
44 The target position lies outside of the limit defined with the right
software limit switch. Programmed response “Error, restart after
reset”.
E.SLr Error! software limit switch
reverse
45 The target position lies outside of the limit defined with the left software
limit switch. Programmed response “Error, restart after reset”.
